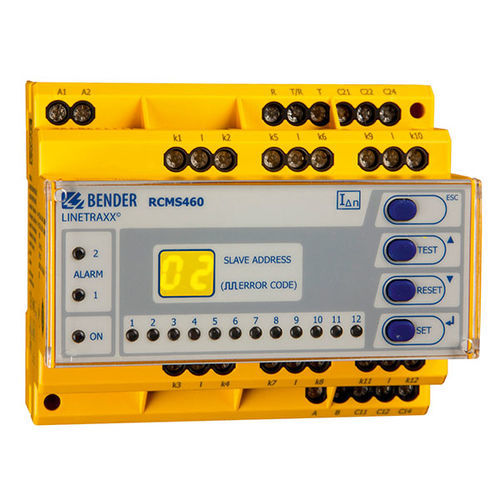

Monitor de pruebasing de seguridad eléctrica LINETRAXX® RCMS460-L

para sistema IT médico

Como alternativa a la prueba de aislamiento mediante verificación periódica Opcionalmente, se pueden realizar medidas alternas, pulsantes o sensibles a CA/CC seleccionando el transformador de corriente de medida para cada canal Función de preajuste Análisis de los armónicos, CC, THF Respuesta en frecuencia ajustable para protección de personas, protección contra incendios, protección de instalaciones El sistema RCMS se compone de uno o varios monitores de corriente diferencial RCMS460-D/-L o RCMS490-D/-L, capaces de detectar y evaluar corrientes de defecto, residuales y de servicio en fuentes de alimentación puestas a tierra a través de los correspondientes transformadores de corriente de medida. La tensión máxima de la instalación a vigilar depende de la tensión nominal de aislamiento del transformador de corriente de medida utilizado en el caso de sistemas de barras colectoras, o bien depende de los cables o conductores por los que se circule. Los transformadores de corriente de medida cerrados de la serie CTBS25 o CTUB100 son necesarios para medir corrientes diferenciales sensibles AC/DC (según IEC/TR 60755: Tipo B). Requieren una fuente de alimentación de 24 V CC (por ejemplo, serie STEP-PS). Los transformadores de corriente de medida de las series CTAC... (cerrados), WR (rectangulares), WS (de núcleo partido) y WF... (flexibles) se utilizan para corrientes alternas y pulsantes (según IEC/TR 60755: Tipo A). A los canales de medida del monitor se puede conectar cualquier combinación de las distintas series de transformadores de corriente de medida. Cada RCMS460-D/-L y RCMS490-D/-L dispone de 12 canales de medición. Se pueden conectar hasta 90 monitores de corriente diferencial a través de un bus BMS (interfaz RS-485 con protocolo BMS), con lo que se pueden supervisar hasta 1080 canales de medición (subcircuitos).
