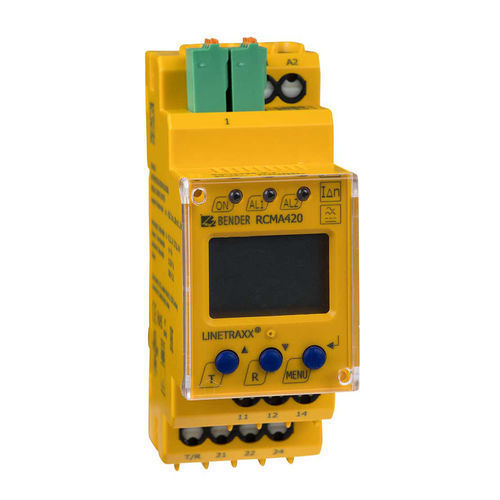

El monitor de corriente residual sensible CA/CC RCMA420 está diseñado para monitorizar sistemas de alimentación conectados a tierra (sistemas TN y TT) en los que pueden producirse corrientes de defecto CC suaves o corrientes residuales continuamente superiores a cero. Se trata, en particular, de cargas que contienen rectificadores de seis impulsos o rectificadores unidireccionales con alisado, como convertidores, cargadores de baterías, equipos de obras con accionamientos controlados por frecuencia. También pueden controlarse las corrientes en conductores individuales.
La etapa de preaviso (50...100 % del valor de respuesta ajustado IΔn2) permite distinguir entre preaviso y alarma. Dado que los valores se miden con transformadores de corriente de medida, el dispositivo es prácticamente independiente de la corriente de carga y de la tensión nominal del sistema.
Controlador de corriente diferencial sensible CA/CC Tipo B según IEC 62020 e IEC/TR 60755
medición del valor eficaz (CA+CC)
Dos valores de respuesta ajustables por separado 10...500 mA
Rango de frecuencia 0...2000 Hz
Retardo a la puesta en marcha, a la respuesta y a la liberación
Indicación digital del valor medido mediante display LC
Memoria del valor medido para el valor de funcionamiento
Control de la conexión del TC
LEDs: Encendido, Alarma 1, Alarma 2
---
