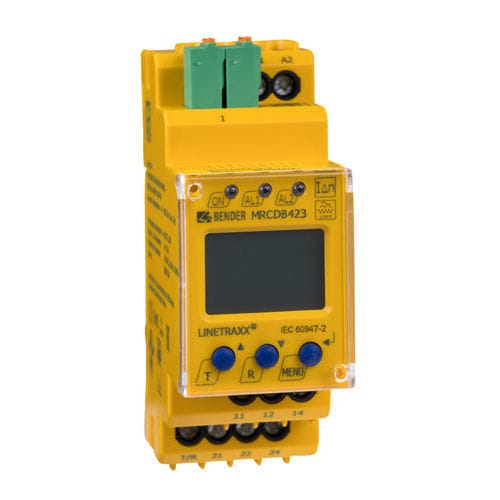

Monitor de pruebasing TN LINETRAXX® MRCDB423

de seguridad eléctricapara sistema IT médico

El MRCDB423 sensible CA/CC con los correspondientes transformadores de corriente de medida CTUB101-CTBC... se utilizan como protección adicional (protección contra contacto indirecto) en sistemas puestos a tierra (sistemas TN y TT) en los que pueden producirse corrientes de defecto CA o CC. Forman parte de estos sistemas especialmente las cargas que contienen rectificadores de seis impulsos o rectificadores unidireccionales con alisado, como convertidores, cargadores de baterías, equipos de obras con accionamientos controlados por frecuencia. Dado que los valores se miden con transformadores de corriente de medida, el MRCDB423 es prácticamente independiente de la tensión nominal y de la corriente de funcionamiento del sistema vigilado. La corriente residual de funcionamiento IΔn2, el retardo de respuesta ton2 así como la corriente residual medida actualmente IΔ se muestran en la pantalla estándar. Utilizando un MRCDB423 con un transformador de corriente adecuado y un elemento de conmutación con propiedades aislantes, la combinación de dispositivos cumple los requisitos de la norma IEC 60947-2 Anexo M para un dispositivo de protección MRCD. La aplicación está prevista específicamente para objetivos de protección como la protección de personas, la protección contra incendios y la protección de instalaciones. El elemento de conmutación no debe superar un tiempo de desconexión de 17 ms.
