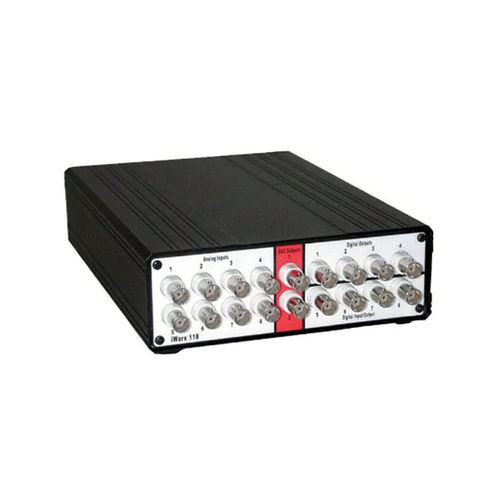

Sistema de adquisición de datos de laboratorio IX-118

8 canalesUSB

Presentación
El IX-118 es un sistema de adquisición de datos de alta velocidad y alta resolución diseñado para grabaciones de laboratorio como baños de órgano, ECG, medición de presión y otras medidas fisiológicas. Ofrece 8 canales de entrada analógica, 8 salidas digitales, 4 entradas digitales y 2 DACs programables de forma independiente. El hardware se conecta a ordenadores compatibles PC mediante USB nativo para una configuración plug-and-play y utiliza conectores BNC estándar para facilitar la integración con otros dispositivos de laboratorio.

Requisitos del sistema
El IX-118 se utiliza con el software LabScribe. Configuración mínima recomendada: Pentium III (o equivalente), Windows 98 o posterior, 128 MB de RAM y 100 MB de espacio libre en disco. Puede ser necesaria una conexión a Internet para las actualizaciones del software.

Salidas analógicas
La unidad dispone de 2 salidas analógicas (DAC) programables de forma independiente con un rango de +/-10 V. Las salidas pueden sincronizarse y los parámetros de estímulo (ancho de pulso, frecuencia, amplitud) se ajustan en la barra de herramientas de LabScribe. Los protocolos estándar incluyen pulso, tren y escalón; un voltaje de mantenimiento configurable permite el uso en aplicaciones de clampado de voltaje.

Resolución y ruido
El IX-118 emplea un ADC de 16 bits en un rango de entrada de 10 V. El ruido de entrada típico es < 1 mV, lo que permite registrar señales desde aproximadamente 10 mV hasta 10 V sin necesidad de amplificador externo en muchas aplicaciones.

Especificaciones técnicas

• Model / Reference: IX-118
• Tasa de muestreo: 100 kHz
• Entradas analógicas: 8 canales
• Salidas digitales: 8
• Entradas digitales: 4
• Salidas analógicas (DAC): 2, +/-10 V, programables independientemente
• Resolución ADC: 16 bits
• Rango de tensión de entrada: hasta 10 V
• Ruido de entrada típico: < 1 mV
• Conectores: BNC estándar
• Interfaz PC: USB nativo (plug-and-play)
• Aplicaciones típicas: grabaciones en baños de órgano, ECG, mediciones de presión, adquisición de datos de laboratorio
• Software: LabScribe (mínimo: Pentium III, Windows 98+, 128 MB RAM, 100 MB disco libre; Internet recomendado para actualizaciones)
• Factor de forma: compacto, pequeña huella en banco
