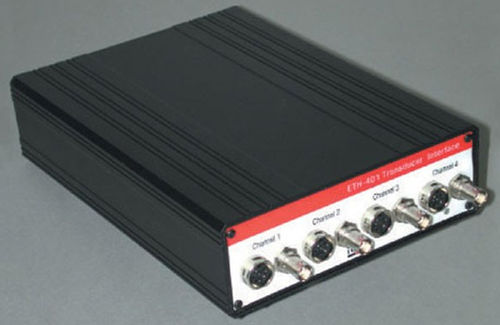

Amplificador de EMG ETH-401

ECGEGG4 canales

Presentación
El ETH-401 es un amplificador en puente dedicado a los transductores BIOSEB que proporciona cuatro canales de excitación, ganancia y filtrado de ruido. Presenta un ruido de sistema y un offset intrínseco muy bajos, por lo que es adecuado para sistemas de adquisición de datos de alta resolución. El ETH-401 está diseñado para la interconexión de transductores en puente de baja banda, utilizados habitualmente para medir fuerza, presión arterial y desplazamiento.

Principio de funcionamiento
El control de ganancia en el ETH-401 se implementa mediante una resistencia de programación situada en el conector DIN-8, que establece de forma definitiva la ganancia de los canales. Los transductores BIOSEB configuran el ETH-401 al valor de ganancia óptimo; la mayoría de los transductores en puente no-BIOSEB también pueden adaptarse para funcionar con la unidad. El offset intrínseco muy bajo del dispositivo, junto con transductores en puente de bajo offset y sistemas de adquisición de alta resolución, reduce la necesidad de ajustes de offset. El ETH-401 se aloja en una carcasa de aluminio de perfil bajo que mejora la durabilidad y la inmunidad al ruido. Varias unidades pueden apilarse para ahorrar espacio en el banco.

Características clave

• Disposición de 4 conectores DIN-8 diferenciales
• Cuatro canales independientes que proporcionan excitación, ganancia y filtrado de ruido
• Ruido de sistema y offset intrínseco muy bajos
• Alta resolución que minimiza la necesidad de control de offset
• Control de ganancia sencillo mediante resistencia de programación en el conector DIN-8
• Pequeña huella; las unidades son apilables
• Carcasa de aluminio de perfil bajo para durabilidad y mayor inmunidad al ruido

Ámbitos de aplicación

• Interfaz con transductores en puente de baja banda
• Amplificación de señales para mediciones de fuerza, presión arterial y desplazamiento
• Docencia e investigación en fisiología y medición biomédica

Características / especificaciones técnicas

• Referencia: ETH-401
• Función: Amplificador en puente para transductores
• Número de canales: 4 canales independientes
• Conectores: DIN-8 diferencial (disposición de 4 conectores DIN-8 diferenciales)
• Control de ganancia: Resistencia de programación en el conector DIN-8 para ajustar la ganancia
• Ruido / offset: Ruido de sistema muy bajo y bajo offset intrínseco
• Compatibilidad: Diseñado para transductores BIOSEB; compatible con la mayoría de los transductores en puente no-BIOSEB

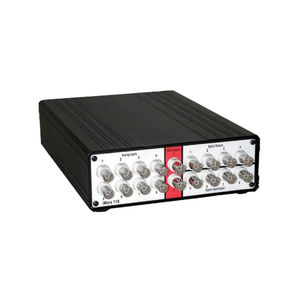

• Interfaz recomendada: Adecuado para interconectar con sistemas de adquisición de datos de alta resolución (ejemplo: IX-118)
• Carcasa: Carcasa de aluminio de perfil bajo para inmunidad al ruido y durabilidad
• Mecánica: Pequeña huella; unidades apilables para ahorrar espacio
• Aplicaciones típicas: Medición de fuerza, presión arterial, desplazamiento
• Peso del producto (meta): 0.000000 kg (según se indica en los metadatos del producto)
