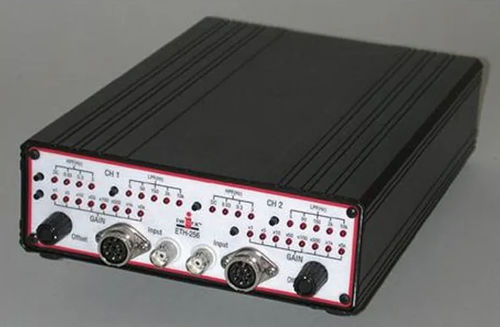

Amplificador de EMG ETH-256

ECGEEG2 canales

Presentación
El ETH-256 es un amplificador de investigación de uso general para ciencias de la vida, diseñado para la grabación de biopotenciales con bajo nivel de ruido y para el acondicionamiento de salidas de transductores con galgas extensométricas. Su alta impedancia de entrada y su excelente rechazo al modo común permiten la adquisición fiable de señales ECG, EMG y EEG, así como mediciones de sensores de fuerza, desplazamiento y presión. Cada canal suministra una excitación de ±5,0 V hasta 50 mA. Existen cables adaptadores para tipos de sensores comunes.

Principio de funcionamiento
El ETH-256 ofrece ocho ajustes de ganancia seleccionables y filtrado activo configurable para el acondicionamiento de señales. Cada canal puede funcionar como amplificador para transductores en modo puente (entrada diferencial de alta impedancia) o como preamplificador AC acoplado para biopotenciales humanos. Se suministra un cable aislado de tres conductores para mediciones superficiales seguras de ECG/EMG/EEG.

Principales características

• Amplificador para ciencias de la vida de alto rendimiento, 2 canales
• 8 ajustes de ganancia: x1, x5, x10, x50, x100, x500, x1k, x5k
• Canales configurables como amplificador de transductores en puente o amplificador de biopotenciales
• Preamplificador AC acoplado de bajo ruido para biopotenciales
• Filtros activos de cuatro polos con pendientes pronunciadas
• Filtros pasa-altos: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Filtros pasa-bajos: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Excitación por canal: ±5,0 V hasta 50 mA
• Impedancia de entrada 10 GΩ (modo puente) con entrada diferencial
• Cable aislado de tres conductores suministrado para grabaciones seguras de ECG/EMG/EEG en humanos

Ámbitos de aplicación

• Grabación de bajo ruido de biopotenciales humanos (ECG, EMG, EEG)
• Acondicionamiento de señal para transductores con galgas extensométricas (fuerza, desplazamiento, presión)
• Medición desde termistores, electrodos de pH y otros sensores de resistencia variable
• Docencia e investigación en fisiología, farmacología e ingeniería biomédica

Especificaciones técnicas

• Modelo / Referencia: ETH-256
• Canales: 2
• Ajustes de ganancia: x1, x5, x10, x50, x100, x500, x1k, x5k
• Filtros pasa-alto: DC, 0,03 Hz, 0,3 Hz, 3 Hz
• Filtros pasa-bajo: 5 Hz, 50 Hz, 150 Hz, 2 kHz, 10 kHz
• Diseño de filtros: filtros activos de cuatro polos
• Impedancia de entrada (modo puente): 10 GΩ
• Salida de excitación por canal: ±5,0 V a 50 mA
• Entradas: entrada diferencial para transductores en puente; cabeza aislada de tres conductores para biopotenciales
• Ruido: preamplificador AC acoplado de bajo ruido para grabación de biopotenciales
• Aplicaciones: ECG, EMG, EEG, transductores con galgas extensométricas, termistores, electrodos de pH
