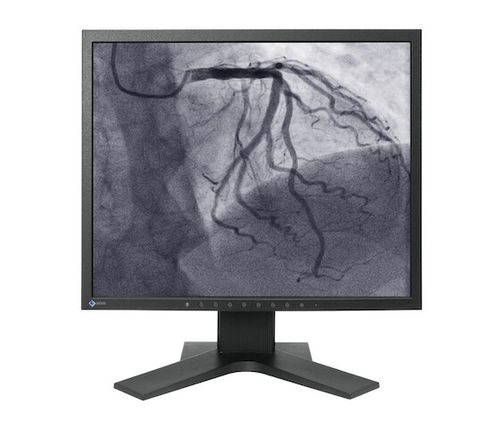

Monitor de diagnóstico LS1910

de angiografíacardiovascularpara sala de operaciones

Resumen
Monitor quirúrgico de 19" para la visualización de imágenes diagnósticas en cardiología, angiografía y entornos de quirófano híbrido. Calibrado de fábrica según DICOM® Part 14 para una gradación uniforme. Soporta entradas de vídeo digitales y analógicas y ofrece montaje VESA y opción de soporte para instalaciones en quirófano.

Características clave

• Soporta múltiples resoluciones de entrada; visualización en tamaño real, ampliado o pantalla completa
• Entradas digitales y analógicas: DisplayPort y DVI-I (digital y analógico RGBHV)
• Reconocimiento automático de señales analógicas conectadas; ajustes mediante OSD (On-Screen Display)
• Incluye adaptadores para conexiones analógicas heredadas (D-Sub, DVI, BNC)
• Cinco preajustes DICOM® Part 14 de fábrica alineados con requisitos de monitores diagnósticos
• Pantalla tipo IPS para amplios ángulos de visión e imágenes estables sin parpadeo
• Sensor de retroiluminación interno y función automática de estabilidad para brillo constante
• Montaje VESA 100 x 100 mm; soporte opcional (LS1910-S) con inclinación, giro y ajuste de altura
• Acceso frontal al OSD con botones bloqueables; entrada prioritaria para señales de emergencia

Pantalla / Panel
Tipo de panel: IPS-like
Retroiluminación: LED
Tamaño: 19" (48,3 cm)
Resolución nativa: 1280 x 1024 (5:4)
Tamaño visible (H x V): 376,3 x 301,1 mm
Pitch de píxel (H x V): 0,294 x 0,294 mm
Colores: 8-bit, 16,77 millones
Ángulos de visión (H / V): 178° / 178°
Brillo (típico): 330 cd/m²; recomendado para calibración: 250 cd/m²
Relación de contraste (típica): 1000:1
Tiempo de respuesta (típico): 13 ms subida, 12 ms bajada

Señales de vídeo / Entradas
Terminales de entrada: DisplayPort, DVI-I (digital & analógico RGBHV)
Frecuencia de escaneo digital (H / V): 30 - 80 kHz / 60 - 75 Hz
Frecuencia de escaneo analógica (H / V): 30 - 80 kHz / 50 - 85 Hz
Formatos de sincronización: Separate Sync, Composite Sync, SoG

USB
Upstream: USB 2.0 Tipo-B (comunicación monitor ↔ PC)
Downstream: USB 2.0 Tipo-A (dispositivos externos)

Alimentación
Alimentación: AC 100 - 240 V, 50 / 60 Hz
Consumo máximo: < 58 W
Modo ahorro: < 10 W
Gestión de energía: Digital (DVI DMPM); Analógica (VESA DPM)
Salida de alimentación: DC 5 V, 1 A (Hirose)

Funciones

• Entrada DVI-A prioritaria para señales de emergencia
• Sensor de retroiluminación para compensación de brillo
• OSD con idiomas seleccionables y controles bloqueables
• Cinco preajustes DICOM® Part 14 de fábrica (cumplimiento DIN 6868-157 para monitores diagnósticos)

Certificaciones y Normas
CE / UKCA (Dispositivo médico), IEC/EN 60601-1, CAN/CSA C22.2 No.60601-1, ANSI/AAMI ES60601-1, EN60601-1-2 Clase B, FCC-B, RoHS, WEEE, CCC, BIS

Físico & Ambiental
Grado de protección: IP20
Peso neto: LS1910 (sin soporte): 4,3 kg; LS1910-S (con soporte): 6,1 kg
Separación de orificios VESA: 100 x 100 mm, M4, profundidad 5–10 mm

Especificaciones técnicas

• Variantes de modelo: LS1910 (sin soporte), LS1910-S (con soporte, negro)
• Resolución nativa: 1280 x 1024 (5:4)
• Tamaño del panel: 19" / Imagen visible: 376,3 x 301,1 mm
• Brillo: 330 cd/m² (típico); objetivo calibración: 250 cd/m²
• Contraste: 1000:1
• Ángulos de visión: 178° / 178°
• Colores: 8-bit (16,77 millones)
• Tiempo de respuesta: 13 ms subida / 12 ms bajada
• Entradas: DisplayPort, DVI-I (digital & analógico)
• USB: Upstream USB 2.0 Tipo-B; Downstream USB 2.0 Tipo-A
• Alimentación: AC 100–240 V, <58 W; salida DC 5 V / 1 A (Hirose)
• Funciones: calibración DICOM® Part 14, sensor de retroiluminación, entrada DVI-A prioritaria, bloqueo OSD
• Certificaciones: CE/UKCA, IEC/EN60601-1, CAN/CSA, ANSI/AAMI ES60601-1, EN60601-1-2 Clase B, FCC-B, RoHS, WEEE, CCC, BIS
• Clasificación IP: IP20
