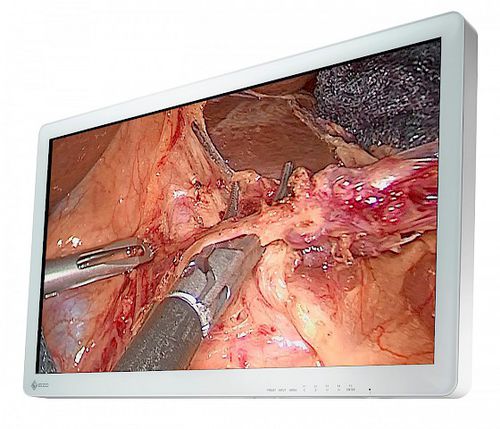

Monitor para sala de operaciones CuratOR EX3220

quirúrgicopara sala de operacionespara endoscopia

Resumen
El CuratOR EX3220 es un monitor quirúrgico de pantalla ancha de 31,5 pulgadas con resolución Full HD (1920 x 1080) y panel IPS, diseñado para reproducir con fidelidad imágenes de endoscopia y microscopio operatorio. Incorpora retroiluminación LED de bajo consumo, brillo típico de 650 cd/m² y relación de contraste de 1400:1 para una visualización precisa en quirófano.

Características clave

• Alta luminosidad (650 cd/m²) y panel IPS para amplios ángulos de visión
• Índice de protección frontal IP45 (dispositivo IP32)
• Diseño fino y sin ventilador para funcionamiento silencioso y fácil desinfección
• Frontal totalmente plano con panel protector y esquinas redondeadas para higiene y seguridad
• Rotación de imagen y espejo de 180°
• Picture-by-Picture (PbyP) y Picture-in-Picture (PiP) para ver múltiples señales simultáneamente
• Ajustes de visualización independientes por entrada (gamma 1,8–2,6 o modo DICOM® Preset)
• Soporta múltiples señales de entrada/salida con loop-through y montaje VESA estándar

Pantalla e imagen
El EX3220 utiliza una pantalla LCD IPS con retroiluminación LED para ofrecer colores coherentes y amplios ángulos de visión (178°/178°). Admite color de 10 bits por SDI y 8 bits para otras señales, proporcionando una representación precisa de las imágenes quirúrgicas. El tiempo de respuesta típico es de 16 ms (negro-blanco-negro). Los modos de visualización incluyen ajuste de gamma y el modo DICOM® Preset para visualización médica en escala de grises.

Diseño e higiene
La superficie frontal es completamente plana y está protegida por un panel de seguridad; las esquinas redondeadas reducen las interferencias con el equipo circundante. El monitor alcanza IP45 en el frontal y IP32 en el conjunto. Una cubierta para cables mantiene las conexiones ordenadas, mejorando la seguridad y la higiene en el quirófano. El diseño sin ventilador elimina orificios de ventilación para facilitar la limpieza y reducir las perturbaciones del flujo de aire.

Usabilidad y funcionalidad

• Gire o refleje la imagen 180° para alinearla con la línea de visión del cirujano y los asistentes
• Modos PbyP y PiP con tamaño y posición ajustables de las fuentes secundarias
• En visualización dual, cada fuente puede usar parámetros de visualización independientes (gamma 1,8–2,6 o modo DICOM® Preset)
• GPI y RS-232C permiten control externo de la selección de entrada y la rotación de pantalla para integración con sistemas quirúrgicos

Accesorios suministrados (típicos)

• Cable de alimentación AC
• Adaptador AC
• Tornillos para adaptador VESA x8
• Cubierta para cables
• Disco de utilidades (manual de instalación en PDF) e instrucciones de uso (pueden variar según el país)

Especificaciones técnicas

• Modelo: CuratOR EX3220
• Variantes: EX3220-WT: sin soporte
• Color de carcasa: Blanco
• Tipo de panel: IPS con panel protector
• Retroiluminación: LED
• Tamaño: 80,1 cm / 31,5"
• Resolución nativa: 1920 x 1080 (16:9)
• Tamaño de imagen visible (H x V): 698 x 393 mm
• Pitch de píxel (H x V): 0,364 x 0,364 mm
• Colores de visualización: 10 bits (SDI) – hasta 1,07 mil millones; 8 bits – 16,77 millones
• Ángulos de visión (H / V, típ.): 178° / 178°
• Brillo (típ.): 650 cd/m²
• Relación de contraste (típ.): 1400:1
• Tiempo de respuesta (típ.): 16 ms (negro-blanco-negro)
• Gama de color (típ.): sRGB
• Entradas: BNC (3G-SDI) x2, DVI-D x2 (HDCP 1.4), D-Sub 15 pines (mini), BNC (RGB C-Sync o Component), S-Video, BNC (Composite)
• Salidas / Loop through: BNC (3G-SDI) x2, DVI-D, BNC (RGB C-Sync o Component), S-Video, BNC (Composite)
• Frecuencia de escaneo digital (H / V): 15–75 kHz / 24–60 Hz
• Frecuencia de escaneo analógico (H / V): 15–80 kHz / 24–85 Hz
• Formatos de sincronización: Separate, Composite, Sync on green
• Requisitos de alimentación: AC 100–240 V, 50/60 Hz
• Consumo máximo de energía: 97 W
• Salida de alimentación: DC 5 V, 1 A
• Visualización simultánea: Picture-by-Picture (2 PbyP), Picture-in-Picture (PiP)
• Idiomas OSD: inglés, alemán, francés, italiano, español, sueco, japonés, chino simplificado, chino tradicional
• Conectores de comunicación: RS-232C, GPI
• Otras funciones: rotación 180°, espejo
• Grado de protección: IP45 (frontal), IP32 (trasera)
• Peso neto (sin soporte): 9,9 kg
• Espaciado de agujeros VESA: 200 x 200 mm (M6, profundidad 7–10 mm), 100 x 100 mm (M4, profundidad 5–9 mm)
• Certificaciones y normas: CE / UKCA (dispositivo médico), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS; clasificación FDA: Clase I
