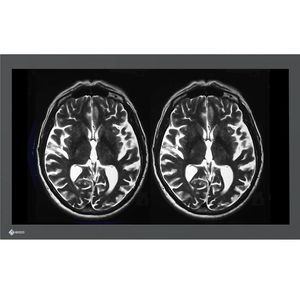

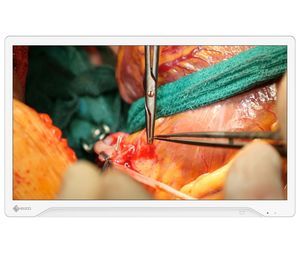

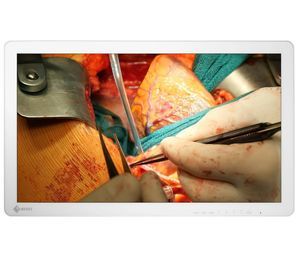

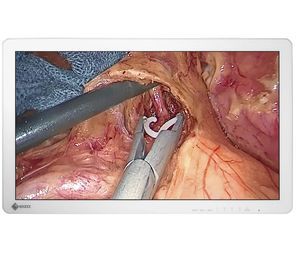

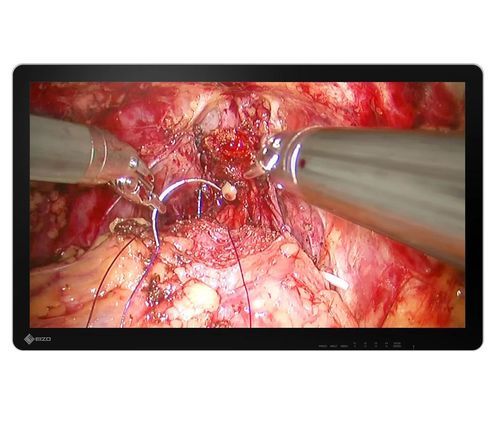

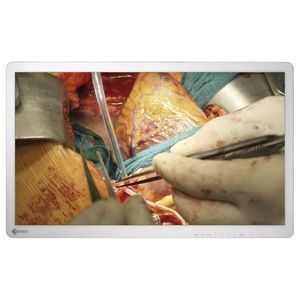

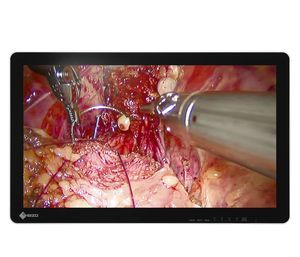

Monitor para endoscopia EX3242-3D

para sala de operacionesquirúrgico4K

Resumen del producto
Este monitor quirúrgico 3D de 32" reproduce imágenes estereoscópicas 4K UHD (3840 x 2160) fieles a la realidad para endoscopia, microcirugía y otros procedimientos de alta precisión. Ofrece un brillo de hasta 850 cd/m², emulación BT.2020 para amplio gamut cromático y compatibilidad HDR (PQ y HLG).

Características principales

• Pantalla quirúrgica 3D 4K estereoscópica (3840 x 2160) hasta 850 cd/m² para percepción de profundidad detallada.
• Reproducción cromática precisa (emulación BT.2020) para distinguir sutiles diferencias de tono en uso clínico.
• Soporte HDR (PQ y HLG) para preservar detalles en sombras y luces de cámaras endoscópicas compatibles HDR.
• Optical bonding reduce reflejos, evita la condensación en el ensamblaje del panel y mejora la rigidez mecánica.
• Vidrio frontal de seguridad completamente plano con esquinas redondeadas para facilitar la limpieza y la higiene (protección frontal IP45, dispositivo IP32).
• Alta dureza del vidrio protector (>9H) y optical bonding que limita la entrada de polvo y humedad.
• Gafas polarizadas 3D ligeras y antiempañantes incluidas (sin baterías, recubrimiento antiempañante compatible con mascarillas).

Funciones 3D e imagen

• Admite múltiples formatos de señal 3D: Side by Side, Line by Line, Top and Bottom, Simulcast (SIMUL) para 4K y Full HD (SIMUL Nivel-B).
• Rotación del modo 3D y espejo 180° para adaptar la orientación de la imagen a la posición de la cámara y la línea de visión del cirujano/asistente.
• Ajuste de paralaje para afinar la profundidad 3D horizontal y lograr una sensación de profundidad natural.
• Modos de visualización simultánea: Picture-by-Picture (PbyP) y Picture-in-Picture (PinP) con modos independientes por panel (gamma 1.8–2.6 o DICOM® Preset Mode).

Conectividad y gestión de señal
El monitor ofrece entradas/salidas de alta frecuencia de datos para modalidades médicas: BNC (12G-SDI) x2, DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), DVI-D (HDCP 1.4). El 12G-SDI permite transmisión 4K estable a largas distancias (aprox. 30 m). Las salidas (DisplayPort, BNC 12G-SDI, DVI-D) permiten pass-through y conexión directa a monitores descendentes para configuraciones multimonitor.
Auto Input Detection cambia automáticamente a otra entrada conectada si se pierde la señal seleccionada, proporcionando seguridad durante los procedimientos. El conector HDMI dispone de un mecanismo de bloqueo para asegurar los cables.

Diseño y aptitud para el quirófano
Frente de vidrio totalmente plano y esquinas redondeadas que facilitan la limpieza y desinfección en el quirófano. Una tapa para cables desmontable permite ordenar los cables para una mayor seguridad e higiene. Montaje VESA (100x100 y 200x200) para instalaciones flexibles.

Accesorios suministrados (pueden variar según país)

• Cable de alimentación y adaptador de CA
• Gafas polarizadas 3D antiempañantes x3
• Tornillos para adaptador VESA x8
• Tapa de cables
• Disco utilitario (manual de instalación en PDF) e instrucciones de uso

Certificaciones y normas
CE / UKCA (Dispositivo médico), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS. Clasificación FDA: Clase I.

Especificaciones técnicas

• Model: EX3242-3D
• Model Variations: EX3242-3D-WT: without stand
• Color carcasa: Blanco
• Tipo de panel: IPS con vidrio protector y optical bonding
• Retroiluminación: LED
• Tamaño: 81.3 cm / 32"
• Resolución nativa: 3840 x 2160 (16:9)
• Tamaño de imagen visible (H x V): 708 x 399 mm
• Pitch de píxel (H x V): 0.185 x 0.185 mm
• Colores de visualización: 10 bits (SDI / DisplayPort / HDMI) hasta 1,07 mil millones; 8 bits: 16,77 millones
• Ángulos de visión (H / V, típ.): 178° / 178°
• Brillo (típ.): 850 cd/m²
• Relación de contraste (típ.): 1500:1
• Tiempo de respuesta (típ.): 20 ms (negro-blanco-negro)
• Gama de color (típ.): emulación BT.2020
• Entradas: DisplayPort (HDCP 1.3), HDMI (HDCP 1.4), BNC (12G-SDI) x2, DVI-D (HDCP 1.4)
• Salidas: DisplayPort, BNC (12G-SDI), DVI-D
• Frecuencia de escaneo digital (H / V): 18 - 136 kHz / 23 - 71 Hz
• Formato señal 3D: 4K: Side by Side, Line by Line, Top and Bottom, SIMUL; Full HD: Side by Side, Line by Line, Top and Bottom, SIMUL (Nivel-B)
• Requisitos de alimentación: AC 100 - 240 V, 50 / 60 Hz
• Consumo máximo: 205 W (máximo)
• Salida de alimentación: DC 5V, 2A
• Visualización simultánea: Picture-by-Picture (2 PbyP), Picture-in-Picture (PinP)
• Idiomas OSD: English, German, French, Spanish, Italian, Swedish, Japanese, Simplified Chinese, Traditional Chinese, Russian, Portuguese
• Conector de comunicación: RS-232C
• Otras funciones: rotación 180°, espejado; ajuste de paralaje
• Grado de protección: IP45 (frontal), IP32 (posterior)
• Peso neto: 13.6 kg
• Espaciado de orificios (VESA): 200 x 200 mm, M6, profundidad 7-12 mm; 100 x 100 mm, M4, profundidad 7-11 mm
