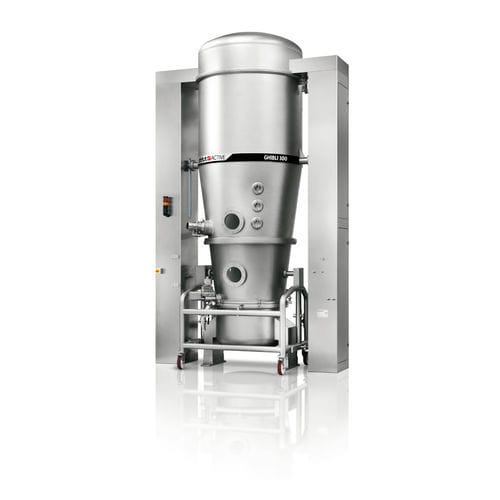

Secadora de pulverización GHIBLI

de lecho fluidode laboratoriode contención

Resumen
GHIBLI es un lecho fluidizado diseñado para el secado, la granulación y el recubrimiento de gránulos en entornos de I+D y producción. Diseñado por IMA Active, el equipo cuenta con una cámara de expansión rotatoria que facilita el acceso completo a los filtros de producto para inspección y mantenimiento. Las opciones y el diseño soportan procesos de alta contención y el uso de disolventes en instalaciones conformes.

Funciones principales

• Secado
• Granulación
• Recubrimiento de gránulos

Puntos destacados

• Accesibilidad: la cámara de expansión rotatoria permite acceso total a los filtros de producto para inspección y mantenimiento.
• Contención segura: diseñado para entornos de alta contención; opciones disponibles para cumplimiento en uso de disolventes.
• Tipos de filtros: filtros de bolsa, filtros pliegue en estrella o cartuchos de acero inoxidable.
• Conformidad ATEX: opción disponible para operación segura con disolventes.
• Cuenco de producto: pantallas distribuidoras de aire para maximizar el rendimiento del producto; lavables in situ y desmontables para inspección.
• Descarga por gravedad: descarga por gravedad a través del suelo opcional.

Diseñado para pulverización
Compatible con boquillas de doble fluido para granulación y recubrimiento. La precisión de pulverización se consigue mediante control continuo del caudal, volumen y presión del líquido.

Versiones de la máquina

• Versión laboratorio (MYLAB): procesador de lecho fluidizado a escala de laboratorio para I+D, adecuado para secado, granulación y recubrimiento. Los recipientes de producto admiten tamaños de lote de 2 a 6 litros.

Tabla de datos técnicos (extracto)
Datos técnicos GHIBLI
Modelo: 25 | 50 | 100 | 150 | 200 | 300 | 400 | 700 | 1000
Tamaño de lote recomendado (l): 66 | 116 | 320 | 442 | 480 | 668 | 770 | 1.173 | 1.400
Roto Mix inline (l): 60 | 120 | 300 | 600 | 600 | 900 | 900 | 1.200 | 1.500
A (Ø mm): 600 | 700 | 900 | 1.250 | 1.250 | 1.515 | 1.515 | 1.820 | 1.820
B (mm): 555 | 665 | 770 | 970 | 1.060 | 1.245 | 1.250 | 1.465 | 1.780
C (mm): 2.200 | 2.500 | 2.900 | 3.165 | 3.465 | 3.850 | 4.150 | 4.980 | 5.680
D (mm): 1.170 | 1.295 | 1.415 | 1.425 | 1.480 | 1.650 | 1.800 | 2.290 | 2.335
E (mm): 1.460 | 1.460 | 1.585 | 2.530 | 2.530 | 2.785 | 2.785 | 3.270 | 3.270
F disco de ruptura vertical (mm): 2.535 | 2.840 | 3.300 | 3.600 | 3.900 | 4.370 | 4.680 | 5.780 | 6.480
G disco de ruptura horizontal (mm): 2.660 | 2.960 | 3.420 | 3.765 | 4.065 | 4.540 | 4.890 | 5.890 | 6.600

Especificaciones técnicas

• Fabricante / división de marca: IMA Active (IMA Group).
• Nombre comercial: GHIBLI.
• Aplicaciones principales: secado, granulación, recubrimiento de gránulos; apto para I+D y plantas de producción.
• Contención: diseñado para operaciones de alta contención; opciones conformes ATEX para uso de disolventes.
• Accesibilidad: cámara de expansión rotatoria para acceso completo a los filtros para inspección y mantenimiento.
• Opciones de filtración: filtros de bolsa, filtros pliegue estrella, cartuchos de acero inoxidable; diseñados para inspección y cambio sencillo.
• Cuenco de producto: pantallas distribuidoras de aire para maximizar el rendimiento; lavables in situ y desmontables para inspección.
• Opciones de descarga: descarga por gravedad a través del suelo disponible como opción.
• Gama de modelos: múltiples tamaños (ejemplos 25–1000) con tamaños de lote y dimensiones correspondientes (ver extracto de datos técnicos).
• Versión laboratorio (MYLAB): unidad a escala de laboratorio para I+D con recipientes de producto de 2–6 L.
• Pulverización / granulación: admite boquillas de doble fluido y control continuo de caudal, volumen y presión para pulverización/enfriamiento precisa.
• Entornos de uso típicos: plantas de producción y laboratorios (aplicaciones IMA Active).
