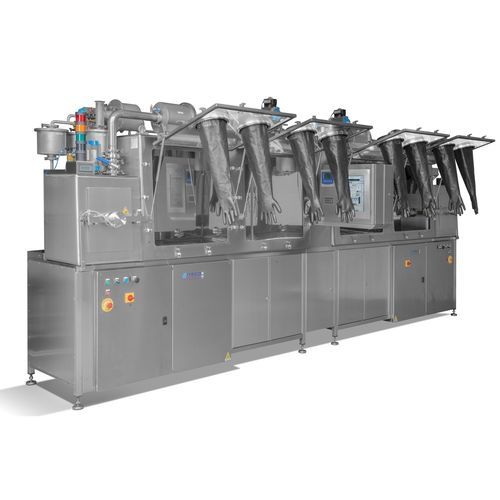

Aislador clase III

de contenciónde pie

Analytical Isolator Ex es un aislador inertizado certificado ATEX, diseñado para operaciones analíticas con disolventes. Emplea presurización con nitrógeno para inertizar la cámara principal y los pasos laterales, reduciendo el oxígeno residual a aproximadamente 2–3 %. La unidad integra un sistema de automatización para pesaje y gestión de procesos, con alarmas, control de acceso y registro de parámetros de operación.

Características principales

• Presurización con nitrógeno para inertizar la cámara principal y los pasos laterales, logrando niveles de oxígeno residual por debajo de ~2–3 %.
• Ciclo de inertización automatizado (lavado de cámaras con nitrógeno) iniciado al arrancar la máquina.
• Sistema de gestión de parámetros de pesaje que incluye ajuste del sistema de extracción, control de iluminación, monitorización de la diferencia de presión (cámara principal y pasos laterales), control de presión, seguimiento del cambio de filtros y control de oxígeno.
• Alarmas, configuración y gestión de parámetros de proceso, registro de tiempos de operación y control de acceso por programa.

Configuraciones / Versiones

• Versión A: dimensiones totales 4900 x 1330 x 2220 mm (L x P x H); peso total aprox. 1480 kg; suministro eléctrico 380 V – 3P+T; frecuencia 50/60 Hz.
• Versión B: dimensiones totales 2700 x 910 x 2220 mm (L x P x H); peso total aprox. 760 kg; suministro eléctrico 380 V – 3P+T; frecuencia 50/60 Hz.

Certificaciones y nivel de contención

• Diseñado y fabricado conforme a la Directiva ATEX 2014/34/UE.
• Marcado/clasificación: II 3/-G IIB T4.
• Nivel de contención: OEB5 (ensayo Smepac).

Características técnicas / especificaciones

• Método de inertización: presurización con nitrógeno con ciclo de lavado automatizado.
• Objetivo de oxígeno residual tras inertización: por debajo de 2–3 %.
• Control del proceso: gestión de parámetros de pesaje, ajuste de extracción, monitorización de la diferencia de presión, control de oxígeno, seguimiento del cambio de filtros, alarmas y registros.
• Control de acceso: gestión de accesos por programa para funciones de operación y seguridad.
• Suministro eléctrico (ambas versiones documentadas): 380 V – 3P+T; frecuencia 50/60 Hz.
• Opciones de huella documentadas: 4900 x 1330 x 2220 mm (~1480 kg) y 2700 x 910 x 2220 mm (~760 kg).
• Conformidad: ATEX 2014/34/UE; clasificación II 3/-G IIB T4; contención OEB5.
