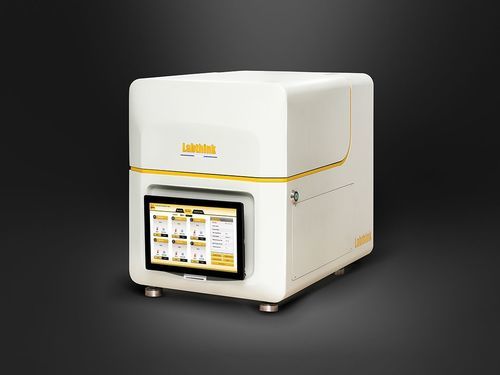

Sistema de prueba de difusión C106H

de solubilidadde permeabilidad a los gasesde permeabilidad

Resumen

El C106H es un sistema de ensayo por diferencia de presión para determinar tasa de transmisión de gas, coeficiente de solubilidad, coeficiente de difusión y coeficiente de permeabilidad de películas plásticas, películas compuestas, materiales de alta barrera, láminas y foils metálicos a distintas temperaturas. Cumple normas GB, ISO, ASTM y está pensado para laboratorios y centros de I+D.

Características

• Datos precisos
  • Cámara de ensayo con diseño en cúpula y circulación de aire 360° para mayor estabilidad térmica.
  • Sensor de vacío de alta precisión importado, capaz de medir materiales de ultra alta barrera (0.01–0.09 cm3/m2·24h·0.1MPa).
  • Sistema de control neumático y bomba de vacío importados (hasta 0.2 Pa) que aseguran baja tasa de fallos, hermeticidad y control automático del vacío.
  • Compensación automática de presión para mantener diferencia de presión constante con fluctuación < 0.2 kPa.
  • Rango de presión ajustable entre 10 kPa y 210 kPa.
• Alta eficiencia
  • Seis celdas de ensayo independientes (área de ensayo estándar: 38.48 cm2) — permite seis muestras simultáneas bajo condiciones idénticas con resultados independientes.
  • Tiempos de ensayo reducidos para materiales de barrera media/baja y alta (típicamente < 4 horas, según material).
  • Sujeción automática de muestras para fuerza constante de agarre y mejor hermeticidad.
• Control inteligente
  • Tablet táctil de 12" con Windows para operación simplificada y modo automático de ensayo (introducir parámetros y arrancar con un clic).
  • Tapa de cámara de apertura/cierre automático con alertas visuales y sonoras; sensores inteligentes para seguridad operativa.
• Seguridad y fiabilidad
  • Ordenador industrial dedicado para seguridad del sistema y almacenamiento seguro de datos; componentes de proveedores reconocidos.
• Ahorro de espacio y funciones modulares
  • Formato compacto frente a equipos tradicionales de seis celdas; modos profesionales y rangos personalizables; posibilidad de ensayos con gases peligrosos (H2, CH4) bajo solicitud.

Principio de ensayo

La muestra preacondicionada se monta formando una barrera sellada entre una cámara de alta presión y una de baja presión. Se evacúa la cámara baja y se introduce gas en la cámara alta para crear una diferencia de presión constante controlada. La permeabilidad se calcula analizando los cambios de presión en la cámara de baja presión.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Películas: Medición de transmisión gaseosa para películas plásticas, películas compuestas papel-plástico, películas coextru-das, películas aluminizadas, foil de aluminio y films compuestos con foil.
• Láminas: Ensayo de permeabilidad para láminas de PP, PVC, PVDC, foils metálicos, almohadillas de goma, obleas de silicio y otros materiales en lámina.

Especificaciones técnicas

• Modelo: C106H
• Rango de ensayo (cm3/m2·24h·0.1MPa): 0.01 – 50,000
• Resolución: 0.001 cm3/m2·24h·0.1MPa
• Temperatura de ensayo: 15–50 °C (estándar); 5–60 °C (opcional)
• Resolución de temperatura: 0.01 °C
• Fluctuación de temperatura: ±0.15 °C
• Humedad de ensayo: 0% (estándar); 5–90% ±2% (personalizable)
• Resolución de vacío: 0.01 Pa
• Precisión de vacío: ±0.2% (1%–100% escala)
• Grado de vacío de la cámara: ≤ 10 Pa
• Rango de presión: 10 kPa – 210 kPa (ajustable)
• Fluctuación de presión: 0.2 kPa
• Presión de gas (max): 79.7 PSI / 550 kPa
• Tamaño del puerto: Ø 6 mm (tubo PU)
• Celdas de ensayo: 6 celdas independientes
• Tamaño de muestra: 4.6” × 4.6” (11.7 cm × 11.7 cm)
• Espesor máximo de muestra: ≤ 120 mil (≈ 3 mm)
• Área de ensayo estándar: 38.48 cm2
• Gases de ensayo: O2, N2, CO2, etc. (no incluidos)
• Dimensiones (Al×An×Pr): 23.6” × 19.2” × 25.9” (60 cm × 49 cm × 66 cm)
• Alimentación: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• Peso neto: ≈ 100 kg (220 lb)

Configuración y opciones

• Configuración estándar: Equipo principal, bomba de vacío, tablet 12", muestreador, grasa de vacío, tubo PU Ø6 mm.
• Opciones: Compresor de aire, CFR21 Part11, cumplimiento sistema informático GMP, DataShield™.

Nota importante

El suministro de gas (compresor/entrada) debe ser preparado por el cliente: puerto Ø6 mm, presión requerida ≥ 79.7 PSI / 550 kPa. Las pruebas con gases peligrosos requieren personalización y medidas de seguridad específicas.
