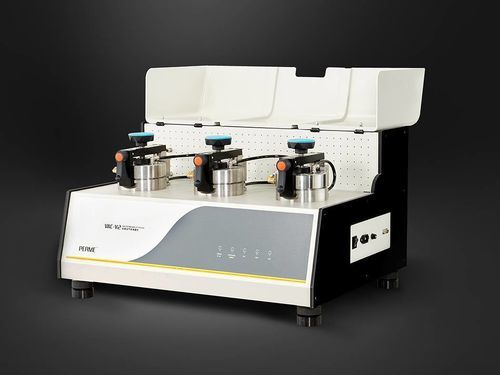

Sistema de prueba de presión VAC-V2

de difusiónde solubilidadde permeabilidad

VAC-V2 es un equipo de laboratorio por presión diferencial para la determinación precisa de la tasa de transmisión de gas y propiedades de barrera derivadas (coeficiente de solubilidad, coeficiente de difusión, coeficiente de permeabilidad) de películas, películas compuestas, materiales de alta barrera, láminas y foil de aluminio.

Características del producto

• Obtiene en un solo ensayo la permeabilidad al gas y los coeficientes de solubilidad, difusión y permeabilidad.
• Tres posiciones de muestra independientes permiten probar simultáneamente muestras distintas con resultados separados.
• Control de temperatura (5°C–95°C, ±0,1°C) y humedad de amplio rango y alta precisión (0%RH o 5%–90%RH; opción de humidificación automática 15°C–40°C).
• Dos modos de prueba: modo proporcional y modo estándar; rango de prueba ampliable para materiales de alta permeabilidad.
• Función de ajuste de datos para evaluación fiable en condiciones extremas y variación de temperatura.
• Configuración posible para gases tóxicos, inflamables o explosivos (personalización requerida); control por ordenador, puerto RS232 y compatibilidad con Lystem™.
• Incluye película de referencia para calibración rápida.

Principio de prueba
La muestra preacondicionada se monta en una celda de difusión que separa dos cámaras. Se evacua la cámara de baja presión y se introduce gas en la cámara de alta presión para generar una diferencia de presión constante. El gas permea a través de la muestra hacia la cámara baja; la permeabilidad y los coeficientes derivados se calculan monitorizando el cambio de presión en la cámara baja.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Películas
  Películas plásticas, películas compuestas, películas papel-plástico, películas coextruídas, películas aluminizadas, láminas de aluminio y compuestos.
• Láminas
  Plásticos de ingeniería, caucho y materiales de construcción (p. ej. PP, PVC, PVDC).
• Gases
  O2, CO2, N2, aire, He y otros (suministrados por el usuario).
• Casos especiales
  Películas biodegradables, sustratos pintados, materiales aeroespaciales (pruebas de helio), tubos cosméticos, láminas de caucho, papel y cartón de embalaje.

Características / Especificaciones técnicas

• Rango de prueba (película): 0,05–50.000 cm3/m2·24h·0,1MPa (estándar); ampliable a ≥500.000 cm3/m2·24h·0,1MPa.
• Número de especímenes: 3 (resultados independientes).
• Resolución de vacío: 0,1 Pa; vacío de la cámara < 20 Pa.
• Temperatura: 5°C–95°C; precisión ±0,1°C.
• Humedad: 0%RH o 5%–90%RH; precisión ±1%RH; opción de humidificación automática 15°C–40°C.
• Tamaño de espécimen: Φ97 mm; área de prueba: 38,48 cm2.
• Gases de prueba: O2, N2, CO2 (no suministrados).
• Presión de prueba: 10–200 kPa; presión de suministro: 0,4–0,6 MPa; diámetro de puerto: Φ6 mm (tubería PU).
• Dimensiones: 760 × 575 × 450 mm (L×W×H); alimentación: 220 VAC 50 Hz / 120 VAC 60 Hz; peso neto: 88 kg.
• Configuración estándar: equipo, control de temperatura, software profesional, cortador de muestras redondo, grasa para vacío, papel filtro cuantitativo rápido, bomba de vacío importada. Accesorios opcionales disponibles.
• Nota: el usuario debe preparar el suministro de gas y agua destilada; puerto de gas Φ6 mm tubo PU.
