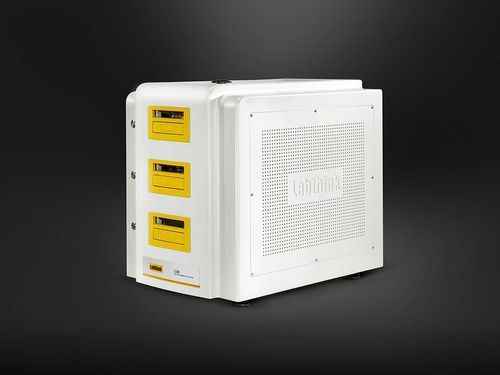

Tester de presión C130H

de controlde temperaturade difusión

El C130H es un equipo basado en el método de presión diferencial para medir con precisión la tasa de transmisión de gas, los coeficientes de solubilidad, difusión y permeabilidad de películas plásticas, películas compuestas, láminas y foil metálico a temperaturas controladas. Diseñado para I+D, control de calidad y ensayos normalizados en laboratorio industrial.

Características del producto

• Diseño y operación
  • Celdas de prueba tipo cajón emergente para manipulación segura de muestras
  • Sujeción automática de la muestra con fuerza uniforme para garantizar repetibilidad
  • Componentes importados que aseguran estabilidad a largo plazo
  • Modo inteligente con inicio de un botón y parada automática (temperatura de prueba preajustada)
  • Modo de investigación con configuración paramétrica flexible para análisis avanzados
• Precisión y eficiencia
  • Sensor de vacío de alta precisión para mediciones de ultra alta barrera (0,01–0,09 cm3/m2·24h·0,1MPa)
  • Sistema neumático y bomba de vacío importados alcanzando 0,2 Pa con control automático
  • Tiempo típico de prueba: <4 h para materiales de baja/media barrera, <8 h para alta barrera (incluye evacuación)
  • Tres celdas de prueba independientes con resultados separados y muestras intercambiables
• Control de temperatura y presión
  • Tecnología de circulación 360° para temperatura constante, fluctuación inferior a ±0,05°C
  • Técnica de compensación de presión para mantener estable la diferencia de presión (cambio < 0,2 KPa)
  • Presión de prueba ajustable entre 10 KPa y 210 KPa
• Funciones y personalización
  • Admite gases simples y mezclas; pruebas con gases inflamables/explosivos/toxicos disponibles con personalización y medidas de seguridad
  • Control automático opcional de la humedad del gas (humidificador por personalización)
  • Ajuste de datos para extrapolación a temperaturas extremas y puerto para película de referencia para calibración rápida
  • Puerto de calibración para verificación de temperatura y presión; conforme al método de presión diferencial
• Control informático integrado
  • Arquitectura integrada instrumento/software que reduce dependencias de PC externo y mejora la seguridad de datos
  • Interfaz Windows; compatible con ratón, teclado y monitor
  • Cuatro puertos USB y dos puertos Ethernet para transferencia; opciones GMP y DataShield para gestión segura de datos

Principio de ensayo
La muestra preacondicionada se monta formando una barrera sellada entre una cámara de alta presión y otra de baja presión. La cámara baja se evacua, la celda se evacua y se introduce gas en la cámara de alta presión para crear una diferencia de presión constante. El gas permea a través de la muestra hacia la cámara baja y el control de los cambios de presión proporciona datos de permeabilidad, difusión y solubilidad.

Normas de ensayo

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Películas: películas plásticas, películas compuestas, laminados papel-plástico, películas coextruídas, películas aluminizadas, láminas de aluminio y laminados
• Láminas: plásticos de ingeniería, caucho y materiales de construcción (ej. PP, PVC, PVDC)
• Gases: O2, CO2, N2, aire, He; gases peligrosos testables con personalización
• Películas biodegradables, materiales aeroespaciales (ej. permeabilidad al helio), papel y cartón, películas recubiertas, tejidos de fibra de vidrio, tubos cosméticos y láminas de caucho

Configuraciones

• Estándar: equipo, monitor, teclado, ratón, cortador circular de muestras, grasa de vacío, papel filtro cuantitativo rápido, bomba de vacío, tubo PU Φ6 mm (3 m)
• Opcional: sistema informático GMP, DataShield, compresor de aire

Notas

• El puerto de suministro de gas utiliza tubo PU Φ6 mm; el cliente debe proporcionar la alimentación de gas.
• Algunas funciones (humidificación, ensayo de gases peligrosos) requieren personalización y medidas de seguridad.

Especificaciones técnicas

• Rango de ensayo (películas): 0,01 ~ 50 000 cm3/m2·24h·0,1MPa
• Resolución (transmisión): 0,001 cm3/m2·24h·0,1MPa
• Rango de temperatura: 10 °C ~ 50 °C (23 °C ambiente)
• Resolución de temperatura: 0,01 °C; fluctuación: ±0,05 °C; precisión: ±0,3 °C (puerto de calibración)
• Resolución de vacío: 0,01 Pa; precisión de visualización: ±0,2% (1%~100% del rango del sensor)
• Vacío de la cámara de ensayo: < 10 Pa
• Número de especímenes: 3 celdas independientes (personalizable)
• Tamaño de muestra: Φ97 mm; área de ensayo: 38,48 cm2
• Gases de ensayo: O2, N2, CO2 (suministro no incluido); humidificación opcional
• Presión de ensayo: 10 KPa ~ 210 KPa
• Presión de suministro de gas: 0,5 MPa ~ 0,6 MPa
• Tamaño de puerto: Φ6 mm tubo PU
• Dimensiones: 710 mm × 350 mm × 630 mm
• Alimentación: 220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• Peso neto: 100 kg
