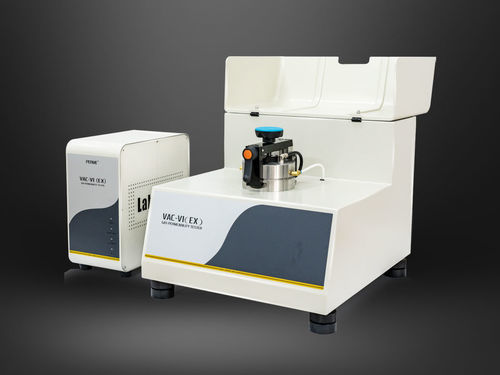

Tester de presión de gas VAC-V1 (EX)

de dióxido de carbonode oxígenode nitrógeno

Equipo de medición de permeabilidad a gases basado en el método de presión diferencial, diseñado para determinar profesionalmente la tasa de transmisión de gases (incluyendo gases comunes, tóxicos, inflamables o explosivos) y calcular coeficiente de permeabilidad, coeficiente de solubilidad y coeficiente de difusión en películas, láminas y materiales de alta barrera a distintas temperaturas.

Tecnología profesional

• Diseño de control dividido de Labthink: unidad central y módulo de control separados para mayor seguridad de la prueba.
• Diseñado para ensayos con gases inflamables, explosivos o tóxicos.
• Determinación simultánea de tasa de transmisión de gas, coeficiente de permeabilidad, coeficiente de solubilidad y coeficiente de difusión.
• Controlador de temperatura de circulación de líquido de amplio rango y alta precisión para pruebas a distintas temperaturas.
• Dos modos de evaluación del proceso de prueba: modo proporcional y modo no proporcional.
• Rango de prueba ampliable para materiales de alta permeabilidad.
• Software con simulación de datos a cualquier temperatura para obtener resultados en condiciones extremas.
• Controlado por PC para automatización del proceso de prueba.
• Incluye películas de referencia para calibración, mejorando precisión y versatilidad de los datos.
• Puerto de datos universal RS232 para transferencia de datos; compatible con el sistema de intercambio de datos de laboratorio Lystem™.

Principio
La muestra, preacondicionada, se monta entre una celda superior y otra inferior y se sujeta con abrazaderas. Se evacúa la celda de menor presión y el sistema; al alcanzar el vacío deseado se cierra la celda inferior y se aplica gas de prueba a la celda de mayor presión, generándose una diferencia de presión ajustable. El gas permea la muestra desde el lado de alta presión al lado de baja presión debido al gradiente, y las propiedades de permeabilidad se obtienen monitorizando los cambios de presión en la celda de menor presión.

Normas de prueba

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Películas
  Películas plásticas, películas compuestas papel/plástico, películas coextruidas, películas aluminizadas, hojas de aluminio y otros materiales en forma de película.
• Láminas
  Láminas plásticas de ingeniería, caucho y materiales de construcción (por ejemplo PP, PVC, PVDC).
• Gases diversos
  Ensayo de O2, CO2, N2, aire, helio, etc.
• Gases inflamables y/o explosivos
  Capacidad para ensayar gases inflamables y/o explosivos.
• Películas biodegradables
  Ensayo de películas biodegradables (p. ej. a base de almidón).
• Materiales para uso aeroespacial
  Ensayo de materiales aeroespaciales, p. ej. bolsas de aire para pruebas de permeabilidad al helio.
• Papel y cartón
  Papeles y materiales compuestos papel/plástico, como papel aluminizado, láminas Tetra Pak, recipientes de papel, vasos desechables, etc.
• Películas con pinturas
  Permeabilidad a gases de recubrimientos de pintura sobre sustratos.
• Tela y papel de fibra de vidrio
  Ensayo de telas y papeles de fibra de vidrio (p. ej. telas de teflón para pintura, telas de soldadura).
• Materiales para tubos cosméticos
  Ensayo de tubos compuestos de aluminio/plástico y tubos de pasta dental.
• Láminas de caucho
  Medición en láminas de caucho (por ejemplo materiales de neumáticos).

Configuración y observaciones

• Configuración estándar: unidad central, controlador termostático, PC, software profesional, muestreador profesional, grasa de vacío, papel de filtro cuantitativo rápido y bomba de vacío.
• Partes opcionales: cuchillas de muestreo, grasa para bomba de vacío y otros consumibles.
• Nota: el puerto de la fuente de gas es un tubo PU de Φ6 mm; las fuentes de gas y el agua destilada deben ser provistas por el usuario.

Características / Especificaciones técnicas

• Rango de prueba: 0.05 ~ 50,000 cm3/m2·24h·0.1MPa (común); límite superior ≥ 500,000 cm3/m2·24h·0.1MPa (volumen extendido).
• Número de muestras: 1 pieza.
• Resolución de vacío: 0.1 Pa.
• Grado de vacío de la celda de prueba: < 10 Pa.
• Rango de control de temperatura: 5℃ ～ 95℃.
• Fluctuación de temperatura: ±0.1°C.
• Tamaño de la muestra: Φ97 mm.
• Área de prueba: 38.48 cm2 (Φ70 mm).
• Gases de prueba: H2, O2, N2 y CO2 (fuentes de gas suministradas por el usuario).
• Presión de prueba: 10 kPa ~ 200 kPa (común).
• Presión de la fuente de gas: 0.5 MPa ~ 0.6 MPa.
• Tamaño del puerto: tubo de poliuretano Φ6 mm.
• Dimensiones (L x W x H): 500 mm x 575 mm x 450 mm.
• Fuente de alimentación: AC 220V 50Hz ±10% o 120V ±10% 60Hz.
• Peso neto: 50 kg.
