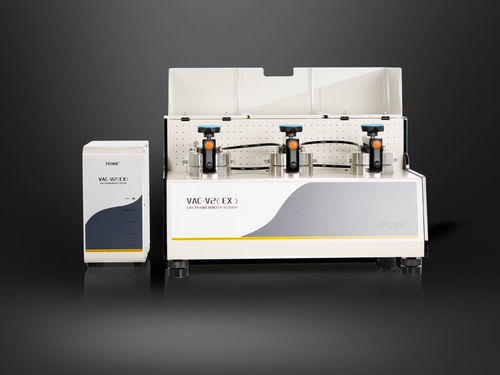

Tester de difusión VAC-V2 (EX)

de solubilidadde permeabilidad a los gasesde permeabilidad

El VAC-V2 (EX) es un equipo basado en el método de presión diferencial para determinar la permeabilidad a gases y derivar coeficientes de permeabilidad, solubilidad y difusión en películas, películas compuestas, materiales de alta barrera, láminas y hojas de aluminio a distintas temperaturas. Es apto para gases comunes y también para gases tóxicos, inflamables o explosivos.

Tecnología profesional

• Diseño de control dividido Labthink que separa completamente la unidad principal y el módulo de control para garantizar la seguridad de las pruebas.
• Diseñado para ensayos con gases inflamables, explosivos o tóxicos; certificado por TUV.
• Tres celdas de ensayo independientes para probar simultáneamente tres muestras idénticas o diferentes.
• Determinación simultánea de tasa de transmisión de gas, coeficiente de permeabilidad, coeficiente de solubilidad y coeficiente de difusión.
• Controlador de temperatura por circulación de líquido de amplio rango y alta precisión para pruebas en distintas condiciones térmicas.
• Dos modos de juicio del proceso de ensayo disponibles: Modo proporcional y Modo difuso.
• Rango de ensayo ampliable para materiales de alta permeabilidad.
• Ajuste de datos a cualquier temperatura para obtener resultados en condiciones extremas.
• Control automático por PC para ejecución completa del ensayo.
• Película de referencia disponible para calibración rápida y asegurar precisión y comparabilidad de los datos.
• Puerto de datos RS232 para transferencia; compatible con el sistema de intercambio de datos de laboratorio Lystem™.

Principio de prueba

• El instrumento opera según el método de presión diferencial: la muestra preacondicionada se monta entre una celda superior (mayor presión) y una celda inferior (evacuada). Tras evacuar la celda inferior y el sistema, la celda superior se purga con gas de ensayo para establecer una diferencia de presión constante y ajustable. El gas permea la muestra hacia la celda de baja presión y los parámetros de permeabilidad se obtienen monitorizando los cambios de presión en la celda inferior.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Aplicaciones básicas
  • Películas: películas plásticas, películas compuestas, películas papel-plástico, películas coextruidas, películas aluminizadas, hojas de aluminio, películas compuestas con hoja de aluminio, etc.
  • Láminas: plásticos de ingeniería, caucho y materiales para construcción (p. ej. PP, PVC, PVDC).
• Aplicaciones ampliadas
  • Diversos gases: O2, CO2, N2, aire, He, etc.
  • Gases inflamables, explosivos y/o tóxicos: ensayos de permeabilidad para estos gases.
  • Películas biodegradables: p. ej. bolsas a base de almidón.
  • Materiales aeroespaciales: pruebas de permeabilidad al helio para bolsas de gas de dirigibles.
  • Papel y cartón: papel aluminizado, láminas Tetra Pak, recipientes y vasos desechables.
  • Películas pintadas: recubrimientos de pintura sobre sustratos.
  • Tejidos y papeles de fibra de vidrio: p. ej. telas recubiertas de PTFE, telas de soldadura, telas de caucho siliconado.
  • Materiales para tubos cosméticos: tubos cosméticos, tubos aluminio-plástico, tubos de pasta dental.
  • Hojas de caucho: diversas láminas de caucho (p. ej. materiales para neumáticos).

Configuraciones

• Configuración estándar: unidad principal, controlador termostático, PC, software profesional, muestreador especial, grasa de vacío, papel de filtro cuantitativo rápido, bomba de vacío (entrada).
• Partes opcionales: cuchilla de muestreo, grasa de vacío, aceite para bomba de vacío, papel de filtro cuantitativo rápido.
• Nota: El puerto de suministro de aire es un tubo de poliuretano Φ6 mm; la fuente de gas debe ser proporcionada por el usuario.

Características / especificaciones técnicas

• Rango de ensayo: 0.05 a 50,000 cm³/m²·24h·0.1MPa (volumen común). Límite superior ≥ 500,000 cm³/m²·24h·0.1MPa (volumen extendido).
• Número de muestras: 3 (resultados independientes).
• Resolución de vacío: 0.1 Pa.
• Grado de vacío de la celda de ensayo: <10 Pa.
• Rango de control de temperatura: 5℃–95℃.
• Fluctuación de temperatura: ±0.1℃.
• Tamaño de muestra: Φ97 mm.
• Área de ensayo: 38.48 cm² (Φ70 mm).
• Gases de ensayo: H2, O2, N2 y CO2 (fuentes de gas no incluidas).
• Presión de ensayo: 10 kPa ~ 200 kPa (estándar).
• Presión de la fuente de gas: 0.5 MPa ~ 0.6 MPa.
• Tamaño del puerto: tubo PU Φ6 mm.
• Dimensiones: 760 mm (L) × 575 mm (W) × 450 mm (H).
• Alimentación: AC 220V 50Hz ±10% o 120V ±10% 60Hz.
• Peso neto: 88 kg.
