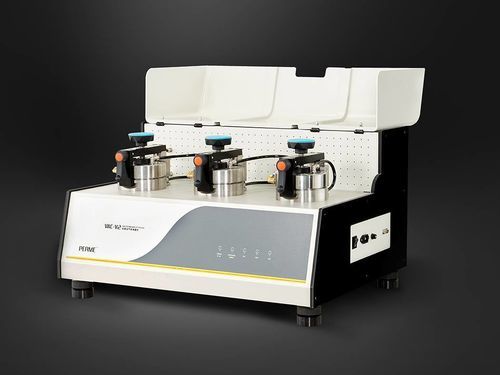

Tester de permeabilidad a los gases VAC-V2

de laboratoriode mesa

Resumen
VAC-V2 emplea el método de presión diferencial para medir la tasa de transmisión de gases y determinar los coeficientes de solubilidad, difusión y permeabilidad de películas plásticas, películas compuestas, materiales de alta barrera, láminas y papel de aluminio. Está diseñado para uso en laboratorio y control de calidad donde se requieren datos de barrera repetibles.

Tecnología profesional

• Medición en una sola corrida de tasa de transmisión, coeficiente de solubilidad, coeficiente de difusión y coeficiente de permeabilidad
• Tres cámaras de ensayo independientes que proporcionan resultados separados para hasta tres muestras distintas o equivalentes
• Control de temperatura (5–95°C) y humedad de amplio rango y alta precisión para diversas condiciones de ensayo
• Dos modos de prueba: modo proporcional y modo estándar
• Rango de medición ampliable para materiales de alta permeabilidad
• Función de ajuste de datos para obtener resultados fiables en condiciones extremas y a distintas temperaturas
• Posibilidad de personalización para ensayos con gases tóxicos, inflamables o explosivos
• Control por ordenador con secuencia de ensayo automatizada y registro de datos
• Película de referencia para calibración rápida y resultados comparables
• Puerto RS232 estándar para exportación de datos e integración con sistemas de laboratorio
• Compatible con Lystem™ Lab Data Sharing System para gestión centralizada de resultados e informes

Principio de prueba
La muestra precondicionada se monta y sella entre dos cámaras de una celda de difusión. Se evacua primero la cámara de baja presión y luego toda la celda. Se introduce gas de ensayo en la cámara de alta presión para establecer una diferencia de presión constante. El gas permea a través de la muestra hacia la cámara de baja presión; la permeabilidad y los coeficientes relacionados se calculan a partir de los cambios de presión registrados en la cámara de baja presión.

Normas

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Aplicaciones

• Aplicaciones básicas: películas plásticas (simples y compuestas), laminados papel‑plástico, películas coextruidas, películas metalizadas, láminas de aluminio y materiales de membrana similares.
• Hojas: plásticos de ingeniería, láminas de caucho y materiales de construcción (p. ej. PP, PVC, PVDC).
• Aplicaciones ampliadas: medición de permeabilidad a O2, CO2, N2, aire y He; ensayos con gases inflamables/explosivos (personalización); películas biodegradables; materiales aeroespaciales (pruebas de helio); papel y cartón metalizado; sustratos recubiertos y películas de pintura; telas técnicas; tubos flexibles para cosméticos y pasta de dientes; láminas de caucho, incl. usos en neumáticos.

Especificaciones técnicas

• Rango de prueba (película, estándar): 0.05 ~ 50,000 cm3/m2·24h·0.1MPa; ampliado: ≥ 500,000 cm3/m2·24h·0.1MPa (opcional)
• Número de especímenes: 3 (resultados independientes)
• Resolución de vacío: 0.1 Pa
• Vacío de la cámara de ensayo: <20 Pa
• Rango de temperatura: 5°C ~ 95°C; precisión: ±0.1°C
• Humedad: 0%RH, 5%RH ~ 90%RH (humidificación automática personalizable 15°C~40°C)
• Precisión humedad: ±1%RH
• Tamaño de muestra: Φ97 mm; área de prueba: 38.48 cm2
• Gases de ensayo: O2, N2, CO2 (suministro externo)
• Presión de ensayo: 10 kPa ~ 200 kPa
• Presión de suministro de gas: 0.4 MPa ~ 0.6 MPa
• Tamaño del puerto: Φ6 mm tubo PU
• Dimensiones: 760 mm (L) x 575 mm (W) x 450 mm (H)
• Alimentación: 220VAC 50Hz / 120VAC 60Hz
• Peso neto: 88 kg

Configuración y notas
Alcance estándar: equipo principal, controlador de temperatura constante, software profesional, cortador de muestras redondo, grasa de vacío, papel de filtro cuantitativo rápido y bomba de vacío (importada). Opcionales: cuchillas de repuesto, grasa, aceite para bomba, papel de filtro adicional. Nota: la entrada de gas es tubo PU Φ6 mm; el cliente debe proporcionar suministro de gas y agua destilada si procede.
