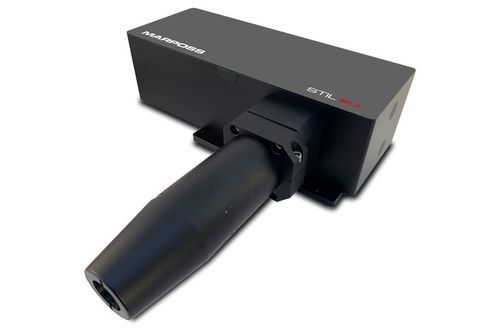

La cámara ChromaLine es un sistema de barrido lineal confocal cromático para medición e inspección sin contacto. Combina los principios de la microscopía confocal cromática con un detector lineal 4K de alta velocidad para ofrecer perfiles enfocados en una profundidad de campo extendida (hasta varios milímetros) mientras adquiere hasta 199.500 líneas por segundo. El sistema elimina la necesidad de complejos escaneos en Z o autofoco en muestras con gran extensión en Z.

Descripción detallada
ChromaLine integra una rendija iluminada por una fuente de LED blanco policromática (caja externa Chromalight), una lente cromática, un divisor de haz y un detector lineal de alta velocidad (SW-4000M-PMCL). La configuración óptica proporciona una imagen enfocada y un perfil de altura preciso a lo largo de una profundidad de campo ampliada. La capacidad de adquisición típica alcanza 199.500 líneas/s según la configuración.

Ventajas

• Inspección de cualquier material que refleje la luz blanca (metal, vidrio, plásticos, capas de pintura, líquidos).
• Robustez industrial: cabeza óptica construida exclusivamente con componentes pasivos.
• Adquisición de alta velocidad: hasta 199.500 líneas/s con la cámara line-scan de alta velocidad.
• Detección a escala micrométrica y perfilado submicrométrico en configuraciones adecuadas.
• Adecuada para Inspección Óptica Automática (AOI) en líneas OEM.

Aplicaciones

• Inspección de vidrio para automoción
• Industria de envases y recipientes de vidrio
• Industria de vehículos eléctricos (control de baterías)
• Medición roll-to-roll de películas transparentes y opacas (p. ej. cubiertas de baterías EV, electrónica flexible)
• Inspección de arañazos y picaduras
• Industria electrónica (inspección de PCB)
• Industria de semiconductores (inspección de obleas de silicio)
• Industria de componentes de consumo (CCC)
• Aplicaciones médicas
• Micromecánica
• Aviación y aeroespacial
• Relojería
• Robótica y automatización

Versiones
Las cámaras ChromaLine estándar están disponibles en cinco versiones: NANOVIEW, MICROVIEW, WIREVIEW, DEEPVIEW mk2 y SUPERVIEW. Las opciones abarcan desde alta apertura numérica (por ejemplo NA 0,7) hasta anchos de línea extendidos de hasta 12,85 mm. La resolución lateral mínima puede alcanzar 0,43 µm en la muestra según la óptica; la tasa máxima de adquisición es de 199.500 líneas/s. Se ofrecen versiones personalizadas OEM para necesidades específicas de integración.

Características / Especificaciones técnicas

• Controlador: MC2
• Tecnología: Confocal cromático
• Fuente: LED blanca (caja externa, Chromalight)
• Longitud del haz de fibra: 5 m
• Temperatura de funcionamiento: 0°C - 65°C
• Temperatura de almacenamiento: -30°C - 70°C
• Humedad relativa: 5% - 80% HR (sin condensación)
• Tipo de protección: IP20 (ChromaLight) / IP50 (Carcasa)
• Cámara detectora lineal: SW-4000M-PMCL
• Número de píxeles (cámara): 4096
• Número de píxeles utilizados: ≈ 3100
• Tamaño de píxel: 7,5 µm
• Tasa de línea: hasta 199,5 kHz
• Interfaz de control y datos: Camera Link (x2)
• Alimentación (cámara): 5 - 24 Vdc
• Disipación de potencia (cámara): 5 W
• Alimentación Chromalight (fuente LED): 100 - 240 Vac
• Consumo Chromalight máx/habitual: 100 W / 60 W
• Dimensiones (cuerpo de la cámara): 235,5 x 184,2 x 255,5 mm
• Peso (cuerpo de la cámara): 4 kg
