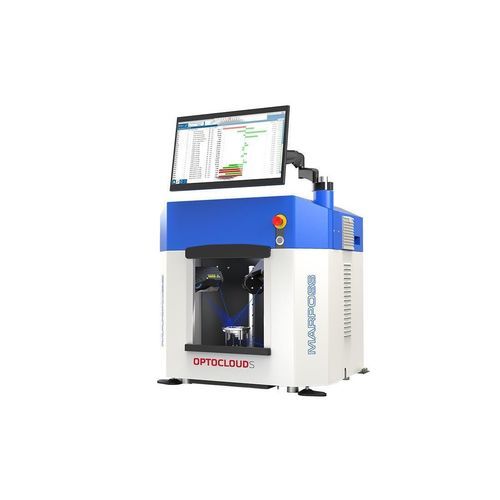

Escáner 3D para la industria médica OPTOCLOUD S

de mesade triangulación láserláser

Descripción del producto
Optocloud S es un escáner óptico 3D de sobremesa diseñado para la inspección rápida y precisa de piezas pequeñas planas, cilíndricas y complejas directamente en entornos de producción. Permite la medición de múltiples características en un único ciclo, reduciendo el tiempo de inspección y proporcionando resultados repetibles de nivel metrológico.

Descripción detallada
Optocloud S integra múltiples perfilómetros láser, un eje rotatorio de alta precisión y una arquitectura óptica optimizada para realizar la inspección completa de 360° de las piezas sin reposicionamiento. En un solo ciclo de medida, el sistema adquiere millones de puntos desde varios ángulos de visión, reconstruyendo la geometría 3D de la pieza en menos de 30 segundos y permitiendo la evaluación simultánea de decenas de características, incluso en piezas estructuradas o complejas.

La configuración óptica se diseña en función de familias de piezas para maximizar el alcance de medición y la precisión, manteniendo la flexibilidad entre distintos modelos sin costosos cambios de configuración. Diseñado para uso industrial, Optocloud S ofrece estabilidad a largo plazo y repetibilidad, siendo apto para controles de calidad en línea y fuera de línea.

El sistema admite carga manual o automatización robótica completa. En procesos automatizados, los resultados de medición pueden enviarse directamente a la red del cliente para apoyar SPC, optimización de procesos y retrabajos, posibilitando el control de calidad en bucle cerrado e integración Industry 4.0.

Aplicaciones

• Piezas fundidas a presión (carcasas, soportes, tapas)
• Componentes laminados, estampados o conformados (paquetes de núcleos rotor/estator, piezas dobladas)
• Componentes mecánicos (tuercas, anillos, piezas similares)
• Conjuntos (estatores bobinados, rotores para motores industriales)
• Otras aplicaciones como componentes ortopédicos, piezas aeroespaciales, y más

Beneficios

• Reduce significativamente el tiempo de inspección en procesos en línea, descargando sistemas táctiles y máquinas de medición por coordenadas más lentas
• Elimina múltiples herramientas de control dedicadas, reduciendo coste de equipo y espacio en planta
• Elimina la influencia del operario en las mediciones, garantizando resultados consistentes y repetibles
• Permite la inspección fiable de características complejas y delicadas difíciles para sistemas táctiles (superficies blandas, bobinados, hairpins, materiales laminados)
• Reduce la dependencia de MMTs de laboratorio llevando la metrología a la línea de producción
• Minimiza la necesidad de operarios altamente cualificados gracias a la adquisición y programas de medida automatizados

Características / especificaciones técnicas

• Tipo de sistema: Plataforma compacta todo-en-uno de sobremesa
• Tecnología de medición: Escaneo 3D óptico multi-láser
• Número de sensores: Hasta 3 perfilómetros láser
• Eje de la pieza: Mesa rotativa de precisión (rotación 360°)
• Tiempo de ciclo típico: 30 segundos
• Peso máximo de la pieza: 20 kg
• Dimensiones típicas de la pieza: Diámetro: hasta Ø180 mm; Altura: hasta 50 mm*
• Tipo de carga: Manual o robotizada
• Integración: Conectividad de red para transferencia automatizada de datos y control de procesos
• Nota: * Diferentes tamaños de pieza y configuraciones disponibles bajo petición.
