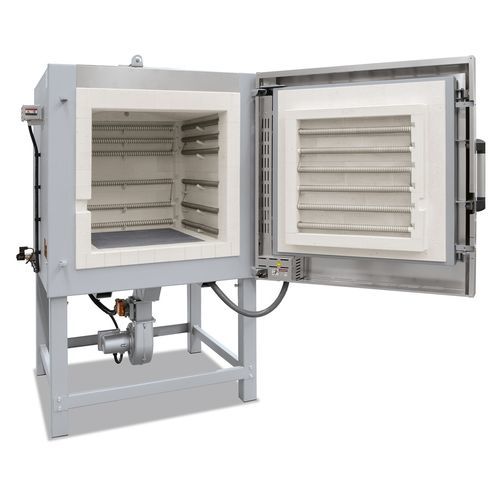

Horno de sinterización LH 15/12

de uso generalde laboratoriomultigás

Introducción
Modelos LH: aislamiento multicapa con ladrillos refractarios ligeros y aislamiento posterior especial. Modelos LF: aislamiento con fibra y ladrillos de esquina para reducir tiempos de calentamiento y enfriamiento.

Visión general
La serie de hornos de cámara LH/LF (p. ej. LH 15/12 – LF 216/14) está diseñada para procesos térmicos de laboratorio e industriales. Está disponible con aislamiento totalmente en ladrillo (LH) o con combinación de ladrillo en las esquinas y material fibroso de baja inercia (LF). Múltiples opciones de Tmax y volúmenes interiores permiten adaptar el equipo a los requisitos del proceso. Una amplia gama de accesorios opcionales facilita la integración con atmósferas, perfiles de enfriamiento y sistemas de extracción.

Equipamiento estándar

• Tmax seleccionable: 1200 °C, 1300 °C o 1400 °C
• Carcasa de doble pared en acero inoxidable estructurado con ventilación adicional para mantener baja la temperatura superficial
• Horno con cámara alta y calentamiento por 5 lados para buena homogeneidad
• Elementos de calefacción sobre tubos portantes para radiación libre y larga vida útil
• Controlador colgado en la puerta y desmontable para manejo cómodo
• Placa SiC embebida en la base para protección de la calefacción de la sole y superficie plana de apilado
• Cierre puerta ladrillo sobre ladrillo, ajustado a mano
• Potencia dimensionada para tiempos de calentamiento cortos
• Bóveda autoportante para estabilidad y protección contra polvo
• Válvulas de escape motorizadas y toma de aire regulable en la base
• Soporte incluido
• Controlador B500 táctil (5 programas × 4 segmentos) y NTLog Basic para registro en USB
• Uso conforme a las instrucciones de servicio

Equipamiento opcional

• Puerta de desplazamiento paralelo (protege al operador de la radiación térmica)
• Puerta elevadora con accionamiento lineal electromecánico para apertura en caliente
• Sistema de refrigeración con gradiente de temperatura definido o caudal de aire fresco predefinido (conmutable por segmentos)
• Conexión de gas protector para purgado con gases no inflamables (N2, Ar, He, gas de formado)
• Sistemas de suministro de gas manuales o automáticos
• Campana inoxidable como interfaz hacia extracción del cliente
• Báscula para medir pérdida de peso durante el recocido
• Limitador de sobretemperatura con corte ajustable
• Control y documentación del proceso mediante paquete de software VCD

Especificaciones técnicas (extracto)
Modelo | Tmáx (°C) | Int. An x Pr x Al (mm) | Volumen (l) | Ext. An x Pr x Al (mm) | Potencia (kW) | Conexión | Peso (kg)
LH 15/12 | 1200 | 250 x 250 x 250 | 15 | 680 x 860 x 1230 | 5 | trifásica | 170
LH 30/12 | 1200 | 320 x 320 x 320 | 30 | 710 x 930 x 1290 | 7 | trifásica | 200
LH 60/12 | 1200 | 400 x 400 x 400 | 60 | 790 x 1180 x 1370 | 8 | trifásica | 300
LH 120/12 | 1200 | 500 x 500 x 500 | 120 | 890 x 1180 x 1470 | 12 | trifásica | 410
LH 216/14 | 1400 | 600 x 600 x 600 | 216 | 990 x 1280 x 1590 | 26 | trifásica | 470
Las variantes LF corresponden a las mismas dimensiones interiores; los modelos LF presentan menor inercia térmica para tiempos de calentamiento/enfriamiento más cortos.

Notas
Las dimensiones externas y la potencia conectada pueden variar según el equipamiento opcional. Para versiones multivoltaje, la potencia indicada corresponde a la tensión de conexión más alta permitida. En algunas configuraciones la calefacción se realiza entre dos fases únicamente.

Características / datos técnicos

• Opciones Tmax: 1200 °C, 1300 °C, 1400 °C
• Dos conceptos de aislamiento: LH = ladrillo refractario multicapa; LF = aislamiento fibra + ladrillos de esquina
• Calentamiento por 5 lados y elementos tubulares para uniformidad y larga vida
• Controlador B500 táctil y registro NTLog por USB; VCD para control y documentación avanzada
• Opciones: refrigeración controlada, purga con gas, campana de extracción, sistemas de pesaje
• Protección de la sole mediante placa SiC; soporte incluido; varias opciones de puerta
