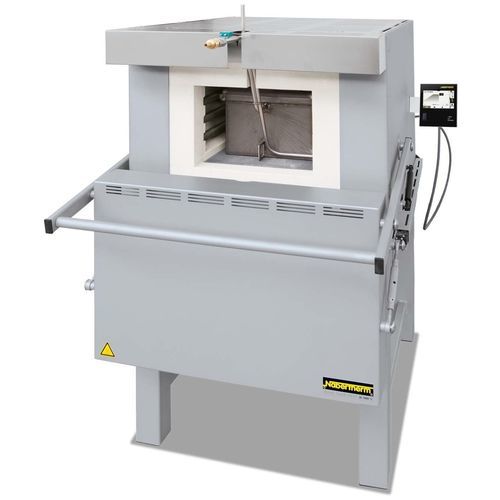

Horno de endurecimiento N 7/H

para soldadura blandade recocidotratamiento térmico

Resumen
Los hornos de cámara N 7/H – N 87/H ofrecen una solución versátil para temple, recocido y soldadura fuerte en laboratorios y producción ligera. Su aislamiento multicapa y cámaras profundas permiten tratamientos térmicos eficientes hasta 1280 °C con consumo energético reducido.

Función y equipamiento
Calentamiento por tres lados (ambas paredes laterales y la solera), elementos calefactores montados en tubos portadores para radiación libre y larga vida útil, y solera protegida por placa de SiC. Marco superior en acero inoxidable y puerta paralela basculante con amortiguadores de gas para seguridad operacional. Controlador táctil B500 y registro NTLog Basic disponibles.

Equipamiento estándar

• Temperatura máxima: Tmax 1280 °C
• Cámara profunda con calentamiento por tres lados
• Elementos calefactores en tubos de soporte para radiación libre
• Calefacción de la solera protegida por placa SiC
• Marco superior de la puerta en acero inoxidable para operación en caliente
• Uniformidad de temperatura hasta ±10 °C (DIN 17052-1)
• Aislamiento multicapa para menor consumo energético
• Base incluida; N 7/H–N 17/HR como modelos de sobremesa
• Abertura de escape lateral o trasera (a partir de N 31/H)
• Puerta paralela abatible con amortiguadores de gas
• Controlador táctil B500 (5 programas × 4 segmentos)
• NTLog Basic para registro de datos en USB

Especificaciones técnicas
Modelo | Tmáx (°C) | Dimensiones internas anch. × prof. × alt. (mm) | Volumen (l) | Dimensiones externas Anch. × Prof. × Alt. (mm) | Potencia conectada (kW) | Conexión | Peso (kg) | Tiempo de calentamiento (min)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3,0 | monofásica | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3,5 | monofásica | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5,5 | trifásica | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6,4 | trifásica | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15,0 | trifásica | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15,0 | trifásica | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20,0 | trifásica | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25,0 | trifásica | 480 | 105
Notas: Las dimensiones externas varían con el equipamiento opcional. Tiempo de calentamiento indicado para horno vacío hasta Tmáx −100 K. La potencia conectada corresponde al equipo estándar y puede aumentar con opciones.

Aplicaciones y opciones

• Cajas de recocido para atmósferas de gas protector
• Carros de carga y guías de rodillos
• Cámaras más profundas y tamaños mayores
• Estaciones de enfriamiento con baños de temple
• Controladores y registro de datos (NTLog Basic)

Características / datos técnicos

• Temperatura máxima 1280 °C
• Calentamiento por tres lados para mejor uniformidad
• Protección de la solera con placa SiC y elementos tubulares
• Uniformidad hasta ±10 °C (DIN 17052-1)
• Aislamiento multicapa para eficiencia energética
• Controlador táctil B500 y registro USB
• Modelos sobremesa y de suelo (N 7/H a N 87/H)
