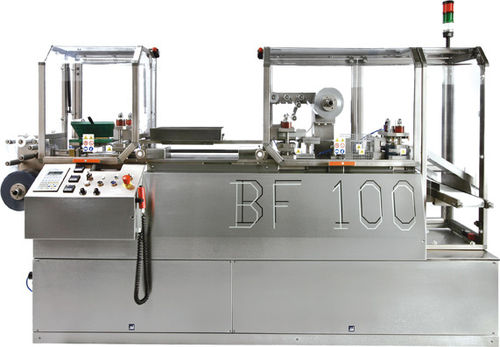

Sistema de embalaje automático BF 100

intermitentecontrolado por ordenadorhorizontal

Descripción del producto La BF100 es una máquina emblistadora automática diseñada para producción industrial en ciclo alternado (intermitente). El producto puede cargarse manualmente o automáticamente mediante el cargador universal "FULL BOX". La configuración y los ciclos de trabajo se gestionan desde un panel de operador controlado por PLC Siemens (cumplimiento CFR21).

Características principales

• Máquina emblistadora automática con sistema alternado
• Capacidad de 2 blísteres por golpe si el ancho combinado ≤ 100 mm (espacio de 6 mm entre cavidades)
• Perforación vertical y horizontal, puede realizarse simultáneamente
• Posibilidad de instalar un sistema de formado con pre-punzones
• Producción ALU-ALU y PVC-ALU
• Formato máximo del blíster: 120×100 mm
• Profundidad máxima de cavidad (estándar): 15 mm; altura PVC hasta 17 mm
• Opción de carga automática del producto con cepillos giratorios

Producción

• Aprox. 35 golpes por minuto (según el paso del blíster)
• Rendimientos típicos según formato y paso: aprox. 600–1.600 blísteres/h (1 blíster por golpe, según el paso)
• Ejemplos a 35 golpes/min: 1 blíster/golpe ≈ 2.100 blísteres/h (formato 120×100 mm o menor)
• 2 blísteres/golpe ≈ 4.200 blísteres/h (formato 50×100 mm o menor)
• 4 blísteres/golpe ≈ 8.000 blísteres/h (formato 50×50 mm o menor)

Especificaciones técnicas

• Dimensiones máquina: 2.850 × 1.100 × 1.850 mm (H); Peso: aprox. 1.350 kg
• Aire comprimido: tubo int Ø 8 mm / ext Ø 10 mm; consumo ≈ 4 litros/ciclo; presión de trabajo 5–9 bar
• Tensión principal: 400 V, 50 Hz; Consumo eléctrico: 5 kW
• Control de temperatura: 3 termorreguladores (2 para formado, 1 para sellado)
• Control de posición angular del árbol de levas mediante encoder absoluto, resolución 360 pulsos/revolución
• Temperaturas de trabajo de la máquina: 30°–200° C; ambiente de uso recomendado: 20°–45° C
• Sistema de refrigeración en circuito cerrado con agua desmineralizada a 23° C
