Sistema de embalaje automático BF 50 ST

controlado por PCperistálticocompacto

Descripción del producto

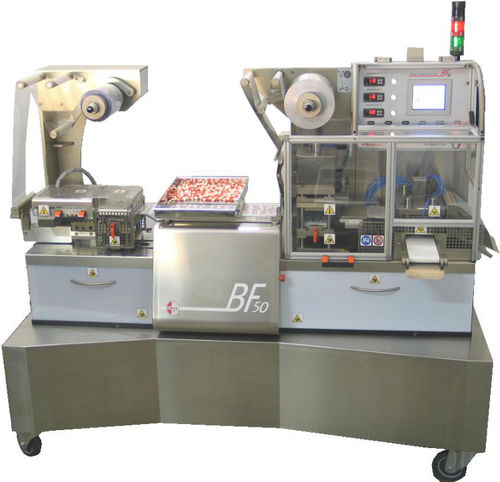

La versión BF 50 ST es una máquina emblistadora automática compacta, suministrada sobre un banco carrellado con ruedas giratorias. El control eléctrico y electrónico está a cargo de un PLC Siemens (cumplimiento CFR21). La precisión del paso se garantiza mediante un accionamiento con motor Brushless. Diseñada para ensayos clínicos, pruebas de estabilidad y producciones en pequeños lotes, es adecuada para envasar productos sólidos orales, dosificar líquidos y empaquetar pequeños dispositivos médicos.

Características principales

• Máquina emblistadora automática
• Tamaño compacto, bancada carrellada con ruedas giratorias
• Producción de blísteres PVC–ALU
  • 1 blíster por carrera: aprox. 900–1 080 blísteres/h (formato máx. 140×100 mm o menor)
  • 2 blísteres por carrera: aprox. 1 800–2 040 blísteres/h (formato máx. 100×65 mm o menor)
  • 3 blísteres por carrera: aprox. 2 700–3 060 blísteres/h (formato máx. 100×40 mm o menor)
  • Altura máxima de cavidad: 17 mm
• Producción de blísteres ALU–ALU
  • 1 blíster por carrera: aprox. 900–1 000 blísteres/h (formato máx. 140×100 mm o menor)
  • 2 blísteres por carrera: aprox. 1 800–2 000 blísteres/h (formato máx. 100×65 mm o menor)
  • 3 blísteres por carrera: aprox. 2 700–3 000 blísteres/h (formato máx. 100×40 mm o menor)
  • Altura máxima de cavidad: 10 mm
• Predisposición mecánica, eléctrica y neumática para sistema de preformado mediante punzones de Teflón para cavidades de formas complejas y gran profundidad
• Predisposición para carga manual mediante bandeja de acero inoxidable AISI 316L
• Estructura de la máquina en acero inoxidable AISI 304 con ruedas giratorias
• Capacidad para producir blísteres con productos líquidos dosificados por bombas peristálticas de alta precisión con dosificación controlada
• Zona de carga dedicada para productos sólidos o líquidos
• Paso y avance de película accionados por motor Brushless

Producción

• Máx. 17 bpm (17 carreras por minuto), según el paso del blíster
• Producción tipo — PVC–ALU :
• 1 blíster por carrera: aprox. 1 020 blísteres/h (formato 140×100 mm o menor)
• 2 blísteres por carrera: aprox. 2 040 blísteres/h (formato 65×100 mm o menor)
• 3 blísteres por carrera: aprox. 3 060 blísteres/h (formato 40×100 mm o menor)
• Altura máxima de cavidad: 17 mm para blísteres PVC
• Altura máxima de cavidad: 10,5 mm para blísteres ALU–ALU

Especificaciones técnicas

• Dimensiones máquina: 1.950 mm × 850 mm × 1.750 mm (H); peso: 550 kg
• Conexión aire comprimido: tubo int Ø 12 mm - ext Ø 14 mm
• Consumo de aire comprimido: aprox. 25 litros/ciclo
• Presión de trabajo: 6–9 bar
• Tensión principal: 230 V 50/60 Hz
• Consumo eléctrico: 6,5 kW
• Temperaturas de trabajo de la máquina: 50°–220° C
• Rango ambiental de uso: 20°–45° C
• Sistema de refrigeración en circuito cerrado con agua desmineralizada a 23° C
