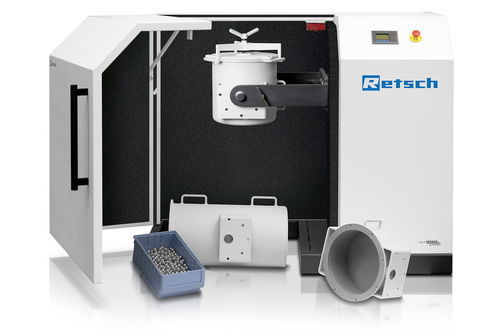

Molino de tambor TM 300

de muestrasde trituración humidade acero inoxidable

Resumen
El molino de tambor TM 300 prepara gránulos y polvos en condiciones secas o húmedas y puede configurarse como molino de bolas o de barras mediante módulos intercambiables. Según el material y la configuración, se puede alcanzar una finura final inferior a 20 µm. La unidad incluye motor reductor en bastidor de acero, rejillas de separación y colector de muestra extraíble. Horquilla y cierre de liberación rápida facilitan el acceso y la retirada de la tapa. Volumen máximo de muestra: 9 l, adecuado para escalado y pruebas a escala kilogramo.

Ventajas

• Procesamiento de volúmenes hasta 9 l
• Compatible con molienda en seco y en húmedo
• Tamaños de tambor estándar: 5 l a 43,4 l
• Velocidad variable y resultados reproducibles
• Adecuado para molinos de larga duración
• Módulos de bolas y barras opcionales
• Idóneo para escalado en mecanocatálisis/mecanoquímica
• Tapas con tornillo único para sellado fiable

Funcionamiento seguro y cómodo
Mecanismo de inclinación para vaciado, colector de muestras extraíble para recuperación y capota de reducción de ruido. Incluye paro de emergencia. Tambor y tapas rediseñadas para garantizar el sellado en molienda húmeda mediante un tornillo único.

Ajuste de parámetros
Los parámetros se establecen mediante una pantalla grande. Ajustes clave:

• Velocidad: 1–80 rpm
• Tiempo de molienda hasta 99:59:59 h:min:s
• Control de sentido de rotación (para reducir apelmazamiento)
• Intervalos programables y pausas para muestras sensibles a la temperatura
• Función de inicio retardado

Accesorios y opciones
Tambores de 5 a 43,4 L. Rejilla de separación opcional para bolas de 10, 20 o 30 mm. Conexión de extracción de polvo disponible. Los tambores se suministran con juntas para molienda sin pérdidas y mejor sellado en húmedo.

Nivel de llenado del tambor y tamaño de alimentación
Tamaño de alimentación recomendado ~5 mm; máximo aceptable 15 mm. Para muestras frágiles o desaglomeración, son factibles tamaños 20–30 mm. El nivel de llenado puede incrementarse hasta 9 l para materiales fáciles de procesar. El uso de tambores en acero inoxidable 1.4404 con bolas 1.4404 permite molienda húmeda y puede superar los volúmenes recomendados en seco; muchas bolas pequeñas aumentan la fricción en molienda húmeda.

Tabla de configuración de tambores
Tambores | Masa de bolas | Tamaño de bolas (mm) | Número de barras | Volumen de muestra óptimo (l)
5 l | 10 kg | <5 / 10 / 20 / 30 | - | 1–1,5 l
10 l | hasta 20 kg | <5 / 10 / 20 / 30 | - | 2–2,5 l
21,4 l | 40 kg | <5 / 10 / 20 / 30 | - | 4–5 l
43,4 l | - | - | 8 barras | 9 l

Cinco posiciones del tambor para manejo cómodo
El tambor puede fijarse en cinco posiciones (llenado, mezcla, molienda, vaciado, vaciado completo) aseguradas por un tornillo para facilitar el manejo y el control del proceso.

Mecanoquímica y síntesis de co-cristales (ejemplo)
El TM 300 admite procesos mecanosintéticos a escala kilogramo. Ejemplo: síntesis de co-cristales rac-ibuprofeno:nicotinamida — 3,2 kg en 90 minutos con 99 % de rendimiento mediante LAG y solvente mínimo. Ensayos muestran abrasión metálica reducida frente a otros tipos de molinos; datos disponibles en documentación técnica.

Pruebas Bond Index y módulos
Se pueden realizar pruebas Bond Index (BWI y RWI). Hay módulos de bolas y de barras; para simular un circuito cerrado se requieren al menos 15–20 kg de muestra.

• Módulo molino de bolas: BWI hasta 100 µm; pre-trituración <3,35 mm para minerales/testigos. Ejemplo de número óptimo de bolas: 285 para alcanzar ~20,125 kg (considerar desgaste).
• Módulo molino de barras: RWI para 25 mm → 2,1 mm; pre-trituración <12,50 mm para minerales/testigos.

Materiales de muestra típicos
Apto para una amplia gama: carbón activado, aleaciones, bentonita, huesos, fibras de carbono, catalizadores, celulosa, clínker, cerámica, productos químicos, arcillas, carbón, coque, compost, hormigón, chatarra electrónica, fibras, yeso, vidrio, cabello, hidroxiapatita, caolín, piedra caliza, óxidos metálicos, minerales, pinturas, papel, productos farmacéuticos, pigmentos, plantas, polímeros, cuarzo, semillas, piedras semipreciosas, lodos, escoria, suelo, tejido, tabaco, residuos, madera, etc.

Principio funcional
La muestra (normalmente pretriturada) se coloca en el tambor con material de molienda (bolas o barras) y se somete a rotación alrededor de un eje horizontal. En molino de bolas, la molienda fina se obtiene por impacto y fricción; en molino de barras se alcanza un rango de tamaño mayor. El tambor se monta en un yugo accionado por un motor con protección contra sobrecarga y control de velocidad variable. La interacción de impacto y fricción entre medios y muestra permite la reducción efectiva del tamaño.

Especificaciones técnicas

• Aplicaciones: pulverización, mezcla; pruebas Bond Index
• Campos: agricultura, biología, química, materiales de construcción, electrónica, medioambiente/reciclaje, geología/metalurgia, vidrio/cerámica, farmacéutica
• Material de alimentación: blando, duro, frágil, fibroso — seco o húmedo
• Principio de reducción: fricción/impacto
• Tamaño de alimentación*: <20 mm general; Bond Index: <3,35 mm (bolas) / <12,50 mm (barras)
• Finesa final*: <20 µm general; Bond Index: <100 µm (bolas) / 2 100 µm (barras)
• Tamaño de lote*: min. 1 l / max. 9 l; Bond Index: min. 15 kg (bolas) / min. 20 kg (barras)
• Velocidad de rotación: 1–80 min⁻¹; Bond Index: 70 min⁻¹ (bolas) / 46 min⁻¹ (barras)
• Estaciones de molienda: 1
• Material de herramientas: acero templado, acero inoxidable
• Tamaños de tambor: 5 l / 10 l / 21,7 l / 43,3 l
• Control de tiempo: digital
• Transmisión: motor asíncrono trifásico con variador
• Potencia: 0,75 kW
• Alimentación: tensiones variables
• Conexión eléctrica: 1 fase
• Grado de protección: IP 41
• Consumo: ~1800 VA
• Dimensiones A x A x P (cerrado): 1500 x 1200 x 700 mm
• Peso neto: ~306 kg
• Normas: CE

*según material de alimentación y configuración
