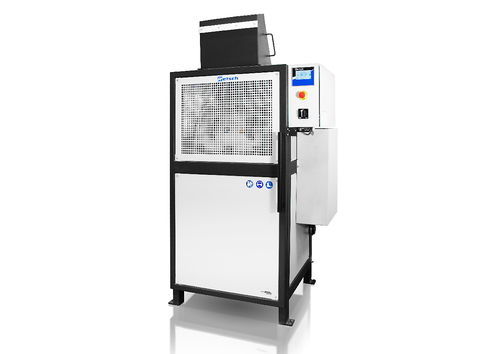

Molino de tambor TM 500

para lotesde impactopara preparación de muestras

Descripción general
El TM 500 es un molino de tambor (bolas) de laboratorio diseñado para moler volúmenes de lote hasta 35 L en un tambor de 150 L. Acepta tamaños de alimentación hasta 20 mm y alcanza una finura final inferior a 15 µm mediante impacto y fricción. La velocidad variable (10–50 rpm), las distintas dimensiones de bolas y tiempos de molienda hasta 100 h permiten adaptar el proceso y obtener resultados reproducibles. Existe versión FoodGrade con tambor y tolva en acero inoxidable 316L para aplicaciones sensibles a la contaminación.

Operación y control
Manejo ergonómico con tolva de alimentación y criba separadora opcional para bolas/muestra. El vaciado del tambor se realiza por inclinación electrónica. Tiempo de molienda, retardo de arranque y modo por intervalos se configuran y almacenan en la pantalla. Pausas programables e intervalos adelante/atrás evitan el recocido y la aglomeración. Parada de emergencia para mayor seguridad. Embudo con rejilla disponible para separar bolas del producto.

Ejemplos de molienda / Rendimiento
Ejemplo — Molienda de grava: muestra 40 kg (27 L) con 80 kg (17,6 L) de bolas de 20 mm a 50 rpm durante varias horas. D90 medido: 2 h = 98 µm; 4 h = 37 µm; 6 h = 21 µm; 8 h = 15 µm.

Materiales típicos

• carbón activado
• aleaciones
• bentonita
• huesos
• fibras de carbono
• catalizadores
• celulosa
• clinker de cemento
• cerámicas
• productos químicos
• minerales de arcilla
• carbón, coque
• compost
• hormigón
• chatarra electrónica
• fibras
• yeso
• vidrio
• cabello
• hidroxiapatita
• caolín
• piedra caliza
• óxidos metálicos
• minerales, menas
• pinturas y barnices
• papel
• productos farmacéuticos
• pigmentos
• plantas
• polímeros
• cuarzo
• semillas
• piedras semipreciosas
• lodos de depuradora
• escoria
• suelo
• tejidos
• tabaco
• residuos
• madera

Opciones
Versión FoodGrade con tambor y tolva en acero inoxidable 316L para procesamiento sin metales pesados. Bolas disponibles en 10 mm, 20 mm y 30 mm (acero 1.4404). Sección de tamizado opcional (insertos de malla, recipientes colectores) para facilitar la separación de bolas y muestra.

Principio de funcionamiento
La muestra y las bolas se colocan en el tambor horizontal giratorio. La reducción de tamaño se logra por impacto y fricción; bolas grandes favorecen la rotura, diámetros pequeños aumentan la finura final. Los parámetros de proceso (tamaño de bola, velocidad, tiempo, intervalos) controlan la distribución de tamaños de partícula.

Especificaciones técnicas

• Aplicaciones: pulverización, mezcla, molienda en seco
• Ámbitos: agricultura, biología, química, materiales de construcción, ingeniería/electrónica, medio ambiente/reciclaje, geología/metalurgia, vidrio/cerámica, medicina/farmacia
• Material de alimentación: blandos, duros, frágiles, fibrosos
• Principio de reducción: fricción, impacto
• Tamaño de alimentación*: < 20 mm
• Finura final*: < 15 µm
• Tamaño de lote / cantidad*: min. 1 L / máx. 35 L
• Velocidad de rotación: 10 - 50 min-1
• N.º de estaciones de molienda: 1
• Materiales de herramientas de molienda: acero endurecido, acero inoxidable, 316L
• Tamaño del tambor: 150 L
• Regulación tiempo de molienda: digital, 00:00:01 a 99:59:59
• Transmisión: motor asíncrono trifásico con variador
• Potencia motor: 2,2 kW
• Alimentación eléctrica: 200-240 V, 50/60 Hz
• Conexión eléctrica: monofásica
• Grado de protección: IP 30
• Consumo: ~ 2200 W (VA)
• Dimensiones A x H x P (cerrado): 1100 x 1604 x 936 mm
• Peso neto: ~ 460 kg
• Normas: CE

*según material de alimentación y configuración/ajustes del instrumento
