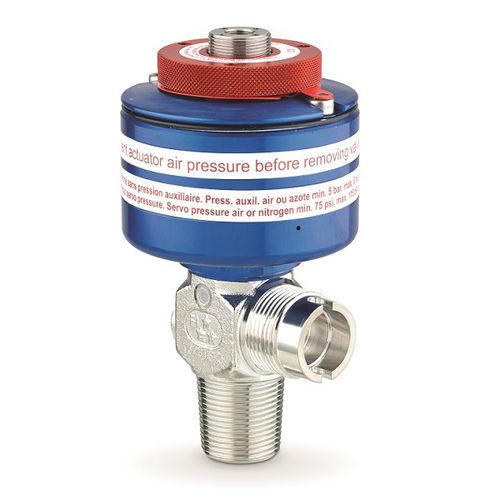

Válvula para botella de oxígeno D385S

de acero inoxidablegrisde alta presión

Descripción del producto
La válvula D385S con actuador neumático está diseñada para mantener el más alto nivel de pureza del gas. Su tecnología de diafragma atado minimiza la generación de partículas y el riesgo de contaminación. La D385S se utiliza para gases ultraalta pureza (UHP), corrosivos, reactivos y tóxicos, comunes en la industria electrónica y de semiconductores.

Ventajas clave

• Espacios muertos reducidos y volúmenes húmedos por gas que permiten un purgado eficiente
• El accionamiento neumático evita el contacto del gas con el mecanismo operativo de la válvula, previniendo el agarrotamiento
• Diafragmas de refuerzo soldados que proporcionan un sello hermético y permanente
• Materiales del disco de ruptura: Níquel, AISI 316L

Especificaciones
Tipo de gas: Gases corrosivos, reactivos y tóxicos de ultraalta pureza
Conexiones: De acuerdo con normas (inter)nacionales y especificaciones del cliente
Caudal: CV = 0.35
Presión de trabajo: 200 bar
Materiales del cuerpo: Acero inoxidable 1.4435 (AISI 316L), Hastelloy® C22, Níquel 200, Monel® 2.4375 (Monel 500 K)
Rango de temperatura: -40 a +65 °C
Tasa de fugas: 1·10^-8 mbar·L/s
Tamaño del orificio de asiento: 4 mm
Marcado: π0029 (según TPED), 3 estrellas, número de válvula, fecha de fabricación

Características técnicas

• Modelo: D385S
• Gases previstos: Gases corrosivos, reactivos y tóxicos de ultraalta pureza
• Coeficiente de flujo (CV): 0.35
• Presión máxima de trabajo: 200 bar
• Materiales del cuerpo: AISI 316L (1.4435), Hastelloy C22, Níquel 200, Monel 2.4375
• Rango de temperatura: -40 a +65 °C
• Tasa de fugas: 1·10^-8 mbar·L/s
• Orificio de asiento: 4 mm
• Materiales del disco de ruptura: Níquel, AISI 316L
• Marcado: π0029 (TPED), 3 estrellas, número de válvula y fecha de fabricación
