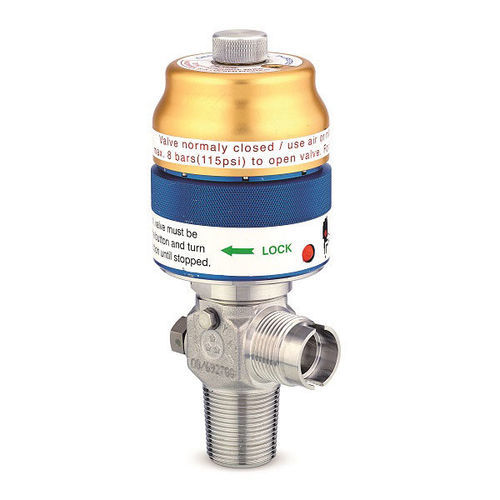

Válvula para botella de oxígeno D356

de acero inoxidablegrisde alta presión

Descripción
La válvula de cilindro UHP D356 con actuador oleo‑neumático está diseñada para gases ultra‑alta pureza altamente oxidantes y reactivos. El diseño con diafragma ligado minimiza el volumen en contacto con el gas y el sellado metal‑metal reduce el riesgo de contaminación. El actuador oleo‑neumático junto con un amplificador hidráulico incrementa la fuerza de cierre del asiento para un cierre seguro.

Ventajas clave

• Diseño de diafragma ligado con volumen en contacto con el gas mínimo
• Sellado metal‑metal
• Mecanismo de funcionamiento patentado
• Agujero de drenaje roscado para conexión pipe‑away
• Alta fuerza de cierre mediante amplificador hidráulico

Especificaciones
Tipo de gas: UHP gases altamente oxidantes/reactivos
Conexiones: Según normas (inter)ncionales o especificaciones del cliente
Presión de trabajo: 150 bar
Caudal: CV = 0.28
Rango de temperatura: -40 a +65 °C
Materiales del cuerpo: Acero inoxidable 1.4435 (AISI 316L) o Hastelloy® 2.4602 (UNS N06022)
Tasa de fuga: 1×10⁻⁸ mbar·L/s
Tamaño del orificio del asiento: 3.5 mm
Marcado: Marcado TPED, número de válvula, fecha de fabricación, conexiones, 3 estrellas

Especificaciones técnicas

• Tipo de gas — UHP gases altamente oxidantes/reactivos
• Conexiones — Según normas (inter)ncionales o especificaciones del cliente
• Presión de trabajo — 150 bar
• Caudal — CV = 0.28
• Rango de temperatura — -40 a +65 °C
• Materiales del cuerpo — Acero inoxidable 1.4435 (AISI 316L) o Hastelloy® 2.4602 (UNS N06022)
• Tasa de fuga — 1×10⁻⁸ mbar·L/s
• Tamaño del orificio del asiento — 3.5 mm
• Marcado — Marcado TPED, número de válvula, fecha de fabricación, conexiones, 3 estrellas
