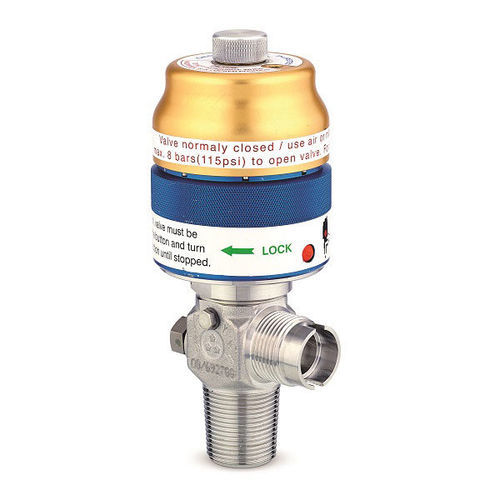

Válvula para botella de oxígeno D389S

de acero inoxidablegrisde alta presión

Descripción del producto
La válvula de cilindro UHP D389S está diseñada para mantener el máximo nivel de pureza del gas. El sello de diafragma atado y la tecnología de diafragma estanco evitan la generación de partículas en las partes en contacto con el gas. La válvula emplea un actuador oleoneumático que incrementa la fuerza de cierre del asiento minimizando el volumen mojado por el gas, adecuada para gases puros y ultrapuros.

Ventajas clave

• Diseño de diafragma atado con volumen mojado mínimo
• Asiento combinado blando y metálico con baja tasa de permeación
• Mecanismo de funcionamiento patentado
• Agujero de drenaje roscado para conexión pipe-away
• Amplificador hidráulico que proporciona una fuerte fuerza de cierre
• Posibilidad de conectar un detector de fugas

Dibujos dimensionales / visual
Se disponen dibujos dimensionales y de producto como referencia (dibujo ilustrativo en la ficha del producto).

Especificaciones técnicas

• Tipo de gas: Puros y Ultra-puros
• Conexiones: Según normas (inter)nacionales o especificaciones del cliente
• Presión de trabajo: 200 bar
• Caudal: CV = 055
• Rango de temperatura: -40 a +65 °C
• Materiales del cuerpo: Acero inoxidable 1.4435 (AISI 316L) / Hastelloy® 2.4602 (UNS N06022)
• Tamaño del orificio del asiento: 6 mm
• Tasa de fugas: 1.10⁻8 mbar·l/s (según especificación)
• Marcado: π0029 (según TPED), número de pieza de la válvula, fecha de fabricación, conexiones, material del asiento, 3 estrellas
• Opciones: Indicadores de posición mecánicos y electrónicos disponibles bajo pedido
