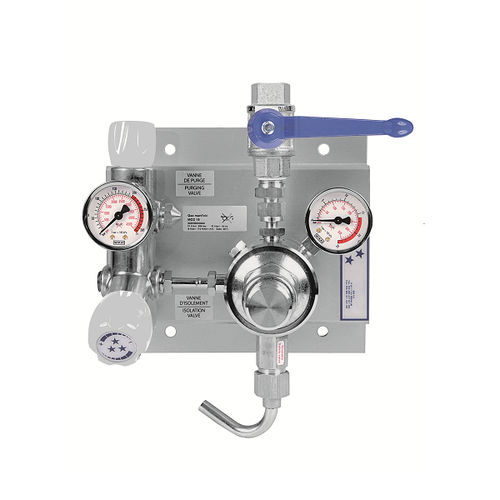

Colector para gases médicos MOD

para laboratoriode suministro

MOD es un cuadro de alimentación que se utiliza en combinación con un cuadro de conmutación para la regulación de la fuente de emergencia durante el mantenimiento de la fuente principal. Esto evita la instalación de extensiones y reduce la cantidad de puntos de fuga. Está especialmente indicado para el suministro de grandes caudales de gases industriales, excepto gases tóxicos y corrosivos. Principales ventajas Excelente consistencia de la presión gracias a la tecnología de válvula equilibrada Listo para instalar para mejorar la productividad: todos los componentes están premontados en el panel de montaje El filtro no batiente mejora la seguridad del operario durante la sustitución de la botella Puede equiparse con una válvula de cierre de ¼ de vuelta (válvula multivuelta con versión de 30 bar o 50 bar para uso de oxígeno) Puede conectarse a una caja de alarmas mediante manómetros de contacto Versiones de acetileno y propano disponibles bajo demanda Especificaciones Puertos hembra Entrada: G 3/8 - Salida: G 1/2 Entrada 3/8 NPT - Salida: G 1 Junta del asiento PCTFE Junta tórica EPDM - Estándar FPM Membrana (regulador) AISI 304 o Hastelloy Peso ± 6,0 kg Velocidad de fuga c/válvula de salida: 1,10-4 mbar ℓ/s He c/válvula de salida: 1,10-8 mbar ℓ/s He Rango de temperatura -20 a +60 °c Manómetros Alta y baja presión (M10 x 1 o G 1/4) Presión de entrada 200 bar / 300 bar, AD y PR4: 25 bar Presión de salida 10/16/30/50 bar, AD: 1 bar, PR4: 4 bar Caudal nominal 200 bar versión 70/110/150/180 Nm3 /h (N2) Caudal nominal 300 bar versión 50/70/100/130 Nm3 /h (N2) Caudal nominal ad y pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h Uso de oxígeno OK con presión de entrada de 200 y 300 bar
