Colector para gases médicos CEN

para laboratoriode suministro

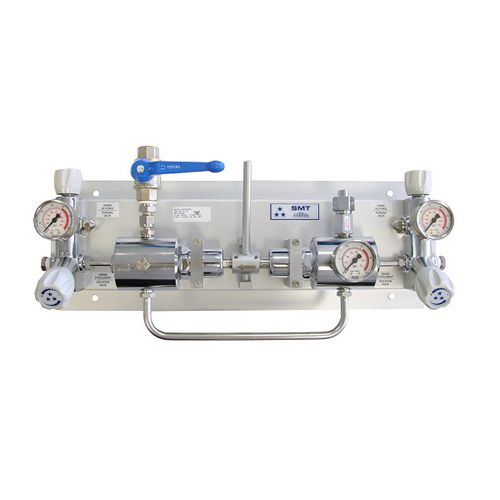

La placa de conmutación CEN es adecuada para el suministro de alto caudal de gases industriales no corrosivos cuando se requiere un alto caudal, como en las aplicaciones de corte y soldadura TIG y MIG por plasma. Principales ventajas Posibilidad de conectar hasta 6 botellas sin utilizar la línea de purga Excelente consistencia de la presión gracias a la tecnología de válvula equilibrada. Listo para instalar para mejorar la productividad: todos los componentes están premontados en el panel de montaje El menor esfuerzo del asiento aumenta la vida útil del regulador y reduce el coste de propiedad El filtro no batiente en la entrada inferior mejora la seguridad del operario durante la sustitución de la botella Puede equiparse con una válvula de cierre de 1/4 de vuelta en la salida, con un tubo de recogida, con una caja de alarma Versiones de acetileno (AD) y propano (PR4) bajo demanda Disponible versión específica para uso alimentario con total compatibilidad de materiales según EC1935/2004 Especificaciones Conexiones hembra G 3/8 (entrada) - G 1/2 (salida) o 3/8 NPT (entrada) - G 1/2 (salida) Junta del asiento PCTFE Junta tórica EPDM - estándar FPM Diafragma AISI 304 o Hastelloy Peso ± 13,8 kg Gama de temperaturas -20 a +60 °c Manómetros Alta y baja presión (M10 x 1 o G 1/4) Presión de entrada 200 bar / 300 bar AD y PR4: 25 bar Presión de salida 10/16/30/50 bar AD: 1 bar PR4: 4 bar Uso de oxígeno OK con presión de entrada 200 y 300 bar Caudal nominal versión 200 bar 70/110/150/180 Nm3 /h (N2) Caudal nominal 300 bar versión 50/70/100/130 Nm3 /h (N2) Caudal de fuga - con válvula de salida: 1,10-4 mbar ℓ/s He sin válvula de salida: 1,10-8 mbar ℓ/s He Caudal nominal ad y pr4 AD: 6,5 Nm3 /h PR4: 10 Nm3 /h
