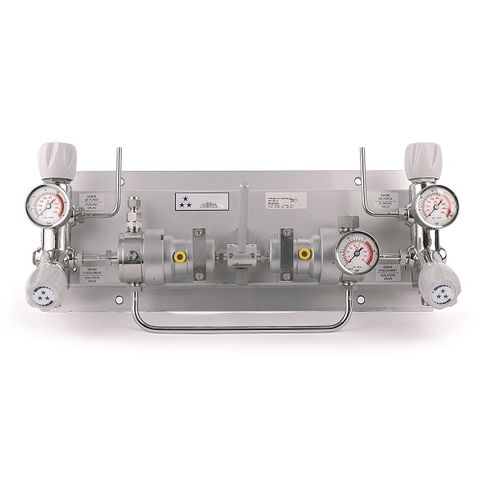

La placa de conmutación TD 102 es ideal para gases corrosivos y aplicaciones de alta pureza para aplicaciones de bajo caudal. El dispositivo está dedicado al suministro de gas a los analizadores y a la creación de atmósferas controladas en laboratorios, unidades de control.
Principales ventajas
Posibilidad de conectar hasta 6 botellas sin utilizar la línea de purga
Mantiene la pureza: elimina la mezcla de flujos cruzados de las fuentes de suministro
Listo para ser instalado con todos los componentes montados en una placa
Puede equiparse con un tubo colector en la válvula de descarga y en la salida de purga
También puede equiparse con una válvula de cierre de salida
Mediante medidores de contacto, el tablero de conmutación también puede estar equipado con una caja de alarma para indicar el estado de la fuente
Versión de amoníaco disponible bajo demanda
Especificaciones
Conexiones hembra G 3/8 (entrada/salida) o 1/4 NPT (entrada/salida)
Junta del asiento PCTFE
Junta tórica EPDM - estándar FPM
Diafragma Hastelloy
Peso ± 15,0 kg
Velocidad de fuga 10-8 mbar ℓ/s He
Rango de temperatura -20 a +60 °c
Manómetros Alta y baja presión (M10 x 1 o 1/8 NPT)
Presión de entrada 200 bar, NH3 : 8 bar
Presión de salida 10/25/50 bar, NH3 : 3 bar
Caudal nominal 10/10/50 Nm3 /h (N2) NH3 : 5 Nm3 /h (NH3)
Uso de oxígeno No
---
