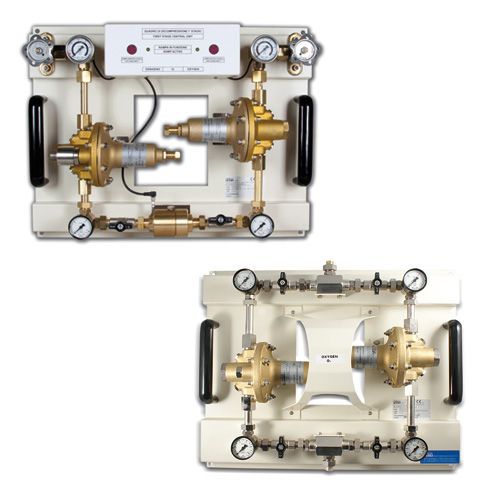

Unidad de distribución de oxígeno APR 100 PLUS

de CO2N2Ode pared

La placa de doble etapa, tipo APR 100 PLUS, con sistema de desconexión automática para gases medicinales ha sido concebida y fabricada de acuerdo con la norma MDD 93/42 CEE y sus modificaciones posteriores y las normas armonizadas ISO EN 7396-1, EN 10524-2, EN 737-3 y de acuerdo con HTM 02-01. El PANEL DE DOBLE ETAPA APR 100 puede ser utilizado como fuente primaria y secundaria o, en caso de presencia de una fuente principal como tanque criogénico, vaporizador, aire comprimido por compresores, etc puede ser utilizado como fuente secundaria y de reserva. Los tableros de la primera y segunda etapa tienen el objetivo de reducir la presión de los cilindros (210 bar) a la presión en línea (5 o 6 bar). En este tipo de sistemas, la presión de la botella se reduce directamente a la presión de trabajo de la salida instalada en las salas de hospital, quirófanos, etc. Para reducir la presión de la botella a la presión de la línea, la estación de dos etapas está compuesta por una unidad para reducir la alta presión y una unidad para reducir aún más la presión a 5/6 bares. El cuadro de la PRIMERA ETAPA desarrolla una primera reducción de la presión de la botella a una presión de 12 bar . En caso de agotamiento de la fuente de funcionamiento, el dispositivo neumático cambiará automáticamente la fuente siempre que la presión no descienda nunca por debajo de 10 bar. Además, cuando la presión de la botella es inferior a 20 bar, el manómetro envía una señal de colector vacío que enciende un led rojo situado en la parte central del aparato. La señal también debe mostrarse las 24 horas del día en un lugar controlado a distancia. Cada regulador tiene una carga de 180 metros cúbicos/hora a una presión de 10 bares
