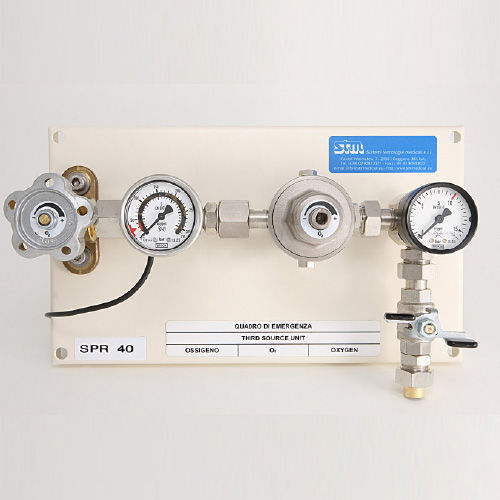

EL CUADRO DE EMERGENCIA DE LA PRIMERA ETAPA (TERCERA FUENTE), versión simple, está
concebido y fabricado de acuerdo con la MDD 93/42 CEE y las normas relacionadas
ISO 7396-1 y UNI EN ISO 10524-2
Los cuadros de primera etapa simples se utilizan normalmente como tercera fuente de emergencia para el colector central, tipo cilindros.
La estructura está realizada en acero inoxidable barnizado.
. Válvula de seccionamiento de alta presión, tipo doble vástago para facilitar el movimiento durante las operaciones de apertura y cierre.
. Manómetro con alarma de contacto, 20/30 bar, de acuerdo con el suministro de gas medicinal, señalización de "colector vacío".
. Regulador de presión de alta carga con cuerpo de latón prensado en caliente.
. Escala del manómetro 0-16 bar que indica la presión de salida del regulador.
Todos los manómetros tienen un cristal de seguridad.
El regulador lleva incorporada una membrana de PTFE.
Válvula de seguridad montada directamente en el regulador.
Válvula de baja presión, realizada en latón con una bola de acero inoxidable, montada a continuación del
regulador
---
