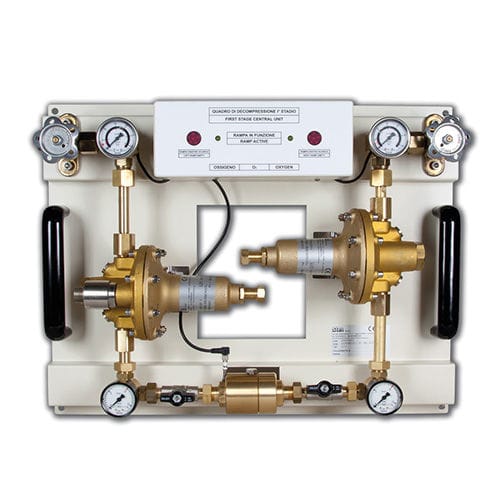

Unidad de distribución de oxígeno APR 100

de CO2N2Ode pared

La placa de la primera etapa APR 100 con sistema de conmutación automática para estaciones centrales en cilindros está concebida y fabricada de acuerdo con la norma MDD 9342 CEE y sus modificaciones posteriores y las normas armonizadas ISO EN 7396-1, EN 10524-2, EN 737-3, así como de acuerdo con HTM 02-01. Los tableros se realizan con un marco de acero inoxidable barnizado que integra: . Válvulas de cierre de alta presión, de doble varilla, para facilitar las operaciones de apertura y cierre de apertura y cierre. . Manómetro con contacto de alarma de flujo descendente ajustado a 20/30 bar según el gas medicinal suministrado y señalización de colector vacío con un LED rojo . Reductores de presión de alta carga realizados con cuerpo de latón impreso en caliente . Todos los manómetros están equipados con un cristal de seguridad . Todos los reductores de alta presión están equipados con una membrana PFTE . Válvulas de seguridad montadas directamente en los reductores . Válvulas de baja presión realizadas en latón niquelado con bola de acero inoxidable . Sistema de conmutación automática de flujo por medio de un sistema de variación neumática de nylon . Sensor que indica "colector de trabajo" mediante un LED verde . Interruptor de terminales para el cableado del sistema de señalización de alarma a distancia La estructura principal integra 2 asas de baquelita negra para facilitar la instalación o el transporte La conmutación entre las dos fuentes de alimentación se realiza automáticamente mediante un dispositivo neumático de conmutación colocado después de los dos reductores de presión. Esta situación permite el paso de una fuente a la otra mediante el deslizamiento del pistón neumático en función de la variación de la presión de salida del reductor.
