Fantoma de prueba para ecografía CT-A03

para radiologíapara tomografíapara escáner de rayos X

Resumen

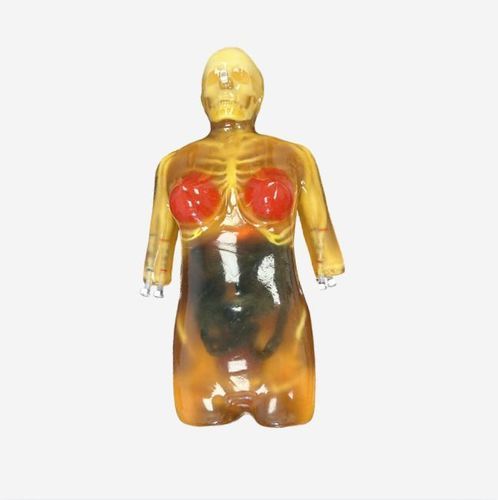

El Phantom de contraste femenino adulto es un simulador anatómico realista para formación e I+D, basado en datos de TC de una mujer sana de 35 años (altura 168 cm, IMC ~22). Fabricado con materiales que imitan tejidos y vascularización hueca, es compatible con Rayos X, TC, RM (optimizado para secuencias ponderadas en T2 y densidad de protones), ecografía, angiografía, fluoroscopia, terapia con protones y pruebas intervencionistas. Las estructuras vasculares huecas admiten medios de contraste, catéteres y guías para entrenamiento y desarrollo de dispositivos.

Anatomía

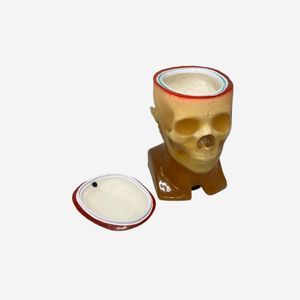

• Cráneo
• Materia gris
• Materia blanca
• Ventrículos
• Vasos cerebrales complejos
• Una bifurcación
• Una estenosis
• Dos aneurismas
• Columna vertebral completa
• Caja torácica completa
• Hombros y clavículas
• Pelvis
• Fémures parciales
• Tráquea (hueca; permite inserción de catéteres/endoscopios; diámetro por defecto en documentación)
• Corazón realista con:
  • Arterias coronarias
  • 4 cavidades/válvulas (aurículas y ventrículos)
  • Apéndice auricular
  • Aorta
  • Estructura valvular flexible
  • SVC e IVC
  • Esófago
• Pulmones (estáticos o configurables como pulmones inflables dinámicos)
• Diafragma
• Pechos: tejido corporal imitador, tejidos grasos mamarios y glandulares
• Hígado (con ligamentos y conductos biliares)
• Vesícula biliar
• Estómago
• Riñones
• Bazo
• Páncreas
• Intestino delgado y grueso (huecos, configurables)
• Vejiga
• Cérvix
• Canal vaginal
• Ovarios
• Útero

Características

• Estructuras vasculares huecas compatibles con agentes de contraste (sulfato de bario, iodados, gadolinio, microburbujas, óxido de hierro) y dispositivos intervencionistas (catéteres, guías).
• Corazón y pulmones dinámicos: conectables a bombas opcionales para simular movimiento cardiorrespiratorio en imagen dinámica e investigación.
• Detalles del corazón palpitante:
  • Modelo con movimiento cíclico de pared
  • Cámaras rellenables con agua y mínimas bolsas de aire
  • Accesos IV para inserción de catéter
  • Pulsatilidad 0–240 lpm
  • Dos salidas 0–6 L/min (sístole/diástole)
  • Duración de pulso variable 0–500 ms
  • Salida de presión arterial hasta 430 mmHg
  • Dos acoplamientos válvulados CPC 3/8" (entrada/salida)
  • Control de bomba opcional con interfaz táctil
• Opción de pulmones ventilables:
  • Pulmones inflables dinámicos hasta 60 ciclos/min
  • Ajuste de volumen en pasos de 1 mL (~1 L volumen total de aire)
  • Control de bomba opcional con interfaz táctil
• Apariencia por defecto: ámbar translúcido; capa de piel disponible bajo petición (personalizable).
• Pequeñas variaciones de apariencia posibles por características del material y tolerancias de producción.

Incluido en el pedido

• Phantom de contraste femenino adulto
• Bomba cardíaca (opcional)
• Bomba pulmonar (opcional)
• Manual de usuario e instrucciones de montaje
• Garantía de 2 años y soporte al cliente ilimitado
• Maleta rígida

Propiedades técnicas ( sónicas, densidad, atenuación, dureza, T2, moteado)
Tipo de tejido | Velocidad del sonido [m/s] | Densidad [g/cm3] | Atenuación a 2.25 MHz [dB/cm] | Dureza [Shore OO] | T2 [ms] | Moteado
Materia cerebral | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | SÍ
Materia blanca cerebral | 1400 ± 10 | 1.01 | 1.3 ± 0.2 | 35 | 60 | SÍ
Órganos con moteado (hígado, riñones, etc.) | 1435 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | VARIABLE
Órganos sin moteado (estómago, intestinos, etc.) | 1400 ± 10 | 0.99 | 1.0 ± 0.2 | 20 | 70 | NO
Tejido corporal | 1410 ± 10 | 1.00 | 1.2 ± 0.2 | 30 | 65 | BAJO
Hueso cortical | 3000 ± 30 | 2.31 | 6.4 ± 0.3 | N/A | N/A | N/A
Hueso trabecular | 2800 ± 50 | 2.03 | 21 ± 2 | N/A | N/A | N/A

Propiedades térmicas del material que imita el hueso
Conductividad térmica: 0.776 W/m·K
Capacidad calorífica volumétrica: 1.040 MJ/m3·K
Difusividad térmica: 0.746 mm2/s
Resistividad térmica: 1.289 m·K/W
Calor específico: 0.978 J/g·°C
Velocidad del sonido: 3070 m/s

Valores HU del material que imita los tejidos (promedio)
Tipo de tejido | Valor HU (promedio)
Tejido cerebral | -25
Tejido corporal | -25
Hueso trabecular | 800
Hueso cortical | 1300
Aorta | 40
Vena cava | 40
Tráquea | 80 (parte tisular), -1000 (parte con aire)
Pulmones | -850
Páncreas | 110
Diafragma | 80
Tejidos grasos mamarios | -25
Tejidos glandulares mamarios | 35
Cérvix | 50
Canal vaginal | 50

Tipo de tejido | Valor HU (promedio)
Bazo | 110
Riñones | 110
Vejiga | 35
Pared rectal | 100
Pared del colon sigmoideo | 100
Corazón | 40
Hígado | 110
Vesícula biliar | 35
Estómago | -850
Intestinos (grueso y delgado) | 80 (parte tisular), -1000 (parte con aire)
Ovarios | 50
Útero | 50

Notas
• Las estructuras vasculares son huecas y diseñadas para la circulación de medios de contraste y la inserción de dispositivos intervencionistas.
• Compatibilidad RM: tiempos de relajación T2 realistas para imágenes ponderadas en T2; buenos resultados en imágenes de densidad de protones. Los valores de T1 son más cortos (~100 ms) pero las secuencias ponderadas en T1 siguen siendo posibles.
• El movimiento dinámico de corazón y pulmones requiere hardware de bomba opcional para simulación.

Especificaciones / Especificaciones técnicas

• Nombre comercial: Adult Female Contrast Phantom
• SKU: CT-A03
• Brand: True Phantom Solutions
• Modalidades compatibles: Rayos X, TC, RM (preferible T2), Ecografía, angiografía, fluoroscopia, terapia con protones
• Compatibilidad con contraste: sulfato de bario, agentes iodados, gadolinio, microburbujas, óxido de hierro
• Acceso vascular: vascularización hueca para catéteres y guías
• Simulación dinámica: bombas cardíacas y pulmonares opcionales (conectables)
• Materiales principales: resina blanda a base de uretano; huesos sintéticos en composite epoxi reforzado con cerámica
• Apariencia por defecto: ámbar translúcido; opción de piel disponible bajo petición
• Contenido del paquete: phantom, maleta rígida, manual; bombas opcionales
• Garantía: 2 años
• Tamaño aprox.: 33 x 21 x 11 in; peso: ~83 lbs (embalado en pallet de madera; peso de envío ~140 lbs)
• Precio indicado: 34,980 (divisa especificada por separado)
