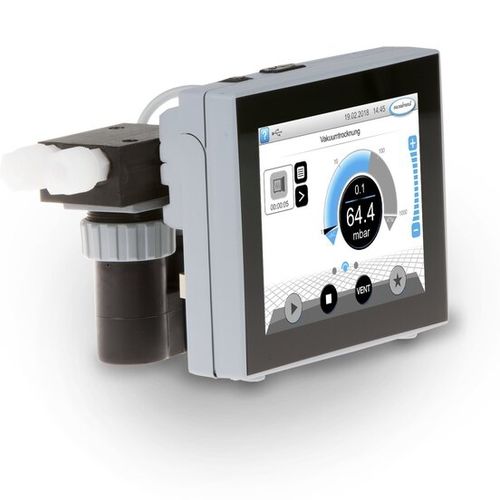

Regulador de vacío integrado VACUU·SELECT

Descripción general

• Se suministra completo y listo para usar, con electroválvula de aislamiento química integrada, válvula antirretorno y conexiones de manguera estándar
• Procesos de vacío predefinidos y detección automática del punto de ebullición que ahorran tiempo
• Instalación sencilla en línea entre la bomba y la aplicación de vacío; la medición se realiza en el bloque de válvulas
• Válvula de ventilación integrada para purga con gas inerte o ventilación controlada
• Válvula de retención integrada que minimiza las interferencias con otras aplicaciones en la misma fuente de vacío

Descripción del producto
El controlador VACUU·SELECT es un regulador de vacío de dos puntos diseñado para mejorar la eficiencia de procesos en aplicaciones de laboratorio y técnicas alimentadas por fuentes de vacío existentes (bombas individuales o redes VACUU·LAN). Está disponible en versión de sobremesa, para montaje en soporte o en versión para incorporar en mobiliario de laboratorio. La unidad integrada combina el controlador VACUU·SELECT, un sensor de diafragma cerámico, una electroválvula de aislamiento resistente a productos químicos, una válvula de retención y una válvula de ventilación. La interfaz basada en aplicaciones ofrece control manual del punto de consigna, procesos predefinidos y la posibilidad de crear programas personalizados mediante arrastrar y soltar. En la evaporación de disolventes, el controlador detecta automáticamente la presión de ebullición y mantiene la presión estable con control a dos puntos.

Contenido suministrado

• Controlador VACUU·SELECT versión para incorporar (para estaciones VACUU·LAN)
• Electroválvula de aislamiento (química) integrada y válvula antirretorno
• Sensor de diafragma cerámico integrado, válvula de ventilación y conexión PTFE 10/8 mm
• Fuente de alimentación, cable de conexión (2 m) y manual de instrucciones

Datos técnicos (resumen)

• Rango de medida: 1080 mbar … 0,1 mbar (810 torr … 0,1 torr)
• Rango de control: 1080 mbar … 1 mbar (810 torr … 1 torr)
• Principio de medida: diafragma cerámico (óxido de Al), capacitivo, independiente del gas, presión absoluta
• Incertidumbre de medida: < ±1 mbar/hPa/torr (±1 dígito, tras ajuste, temperatura constante)
• Válvula de ventilación: integrada, toma cannelada DN 4–5 mm
• Conexión de vacío: tubo PTFE 10/8 mm
• Temperatura de funcionamiento: 10 °C … 40 °C; almacenamiento: −10 °C … 60 °C
• Temp. máx. del medio continuo: 40 °C (corto plazo hasta 80 °C)
• Carcasa: plástico resistente químicamente
• Protección: IP40 (frontal IP41); UL50E Type 1 (frontal Type 2)
• Dimensiones (L×A×H): 152 × 126 × 108 mm; Peso: 1,3 kg
• Corriente máx. VACUU·BUS (24 V DC): 4 A; longitud de cable: 2 m
• Interfaces: Ethernet (RJ45) Modbus TCP; USB Tipo A; RS‑232 (adaptador requerido)
• Certificaciones: NRTL; ATEX: II 3/- G Ex h IIC T4 Gc X (solo atmósfera interna)
