Regulador de presión 20700100

Resumen

• Paquete completo para el control de procesos en vacío fino en laboratorios químicos; rango de control continuo desde la presión atmosférica hasta 1 x 10^-3 mbar.
• Interfaz gráfica de usuario para manejo intuitivo.
• Aplicaciones predefinidas para resultados reproducibles y puesta en marcha más rápida.
• Editor de aplicaciones para crear o modificar secuencias de proceso.
• Manómetro VACUU·VIEW extended con amplia gama de medida, resistencia química y robustez mecánica.

Detalles del producto
El paquete de control VACUU·SELECT ofrece una solución de control fácil de usar para procesos hasta 1 x 10^-3 mbar. El paquete incluye el controlador VACUU·SELECT con el sensor VACUU·VIEW extended, una electroválvula de aislamiento resistente a productos químicos (VV-B 15C) y los accesorios de conexión necesarios para sistemas con brida pequeña (KF). La configuración KF DN 16 es compatible con las bombas de paletas RE / RZ 2.5 a RE / RZ 6 y con la bomba HYBRID RC 6. El controlador incorpora una interfaz gráfica basada en aplicaciones; las aplicaciones predefinidas pueden editarse y pueden crearse nuevas aplicaciones según las necesidades del proceso. La válvula en línea y el sensor incluidos se configuran automáticamente mediante el sistema VACUU·BUS para integración plug-and-play.

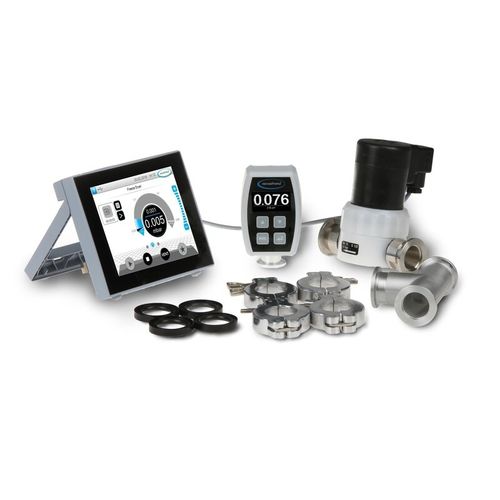

Contenido de la entrega

• Controlador de vacío VACUU·SELECT (sin sensor de vacío interno ni válvula de ventilación) con VACUU·VIEW extended y fuente de alimentación.
• Electroválvula VV-B 15C, KF DN 16.
• Conexión en T KF DN 16 y racor para manguera DN 10 mm (PP).
• Anillos de fijación y centrado; listo para usar; con manual.

Especificaciones técnicas

• Número de pedido: 20700100
• Límite superior de medida: 1100 mbar (825 torr).
• Límite inferior de medida: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Límite superior de control: 1000 mbar (750 torr).
• Límite inferior de control: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Principio de medida: sensor de diafragma cerámico + sensor Pirani con camisa cerámica.
• Precisión: ±15% del valor indicado en 0,01–5 mbar; ±3 mbar para > 5 mbar.
• Sensor de vacío: VACUU·VIEW extended.
• Coeficiente de temperatura: ±0,2 mbar/hPa / 0,15 torr /K.
• Conexión de vacío: brida pequeña KF DN 16 / racor DN 10 mm.
• Válvula de ventilación: No.
• Temperatura de almacenamiento: -10 °C a 60 °C.
• Temperatura ambiente de operación: 10 °C a 40 °C.
• Temp. máx. del medio (continuo): 40 °C; máx. corto plazo: 80 °C.
• Material de la carcasa exterior: plástico robusto con buena resistencia química.
• Clase de protección (IEC 60529): IP 40; parte frontal: IP 41.
• Clase de protección (UL50E): Type 1; parte frontal Type 2.
• Dimensiones (L x A x H): 152 mm x 127 mm x 41 mm.
• Peso: 0,6 kg.
• Corriente máx. VACUU·BUS (24 V DC): 4 A.
• Longitud del cable de conexión: 2 m.
• Interfaz: Ethernet (RJ45) Modbus TCP; USB (Tipo A) para transferencia de datos y actualización de software; RS-232 mediante adaptador adicional.
• Certificación NRTL: Sí.
