Regulador de vacío conectable 20700110

digitalcontinuo

Resumen

• Paquete completo para el control de vacío fino en laboratorios químicos, rango de control continuo desde la atmósfera hasta 1 x 10^-3 mbar.
• Componentes metálicos en acero inoxidable para mayor compatibilidad química.
• Interfaz gráfica con recetas de aplicaciones predefinidas y editor de aplicaciones para personalizar procesos.
• Vacíometro VACUU·VIEW extended con amplio rango de medida, resistencia química y robustez mecánica.
• Configuración automática mediante VACUU·BUS para integración plug-and-play de la válvula y el sensor.

Descripción
El paquete VACUU·SELECT combina el controlador VACUU·SELECT con el vacuómetro VACUU·VIEW extended, la electroválvula de aislamiento resistente a productos químicos VV-B 15C (KF DN 25) y los accesorios necesarios para la conexión a sistemas de vacío con bridas pequeñas (KF). La versión KF DN 25 está pensada para bombas de mayor capacidad (p. ej. VACUU·PURE y RE/RZ 9). El controlador ofrece una interfaz gráfica basada en aplicaciones: los procesos predefinidos aceleran la puesta en marcha y el editor de aplicaciones permite modificar o crear secuencias para optimizar las condiciones del proceso. La válvula y el sensor se reconocen y configuran automáticamente a través de VACUU·BUS, facilitando la puesta en servicio.

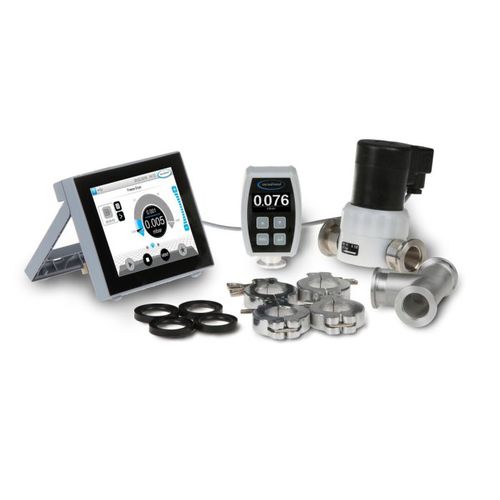

Contenido de la entrega

• Controlador de vacío VACUU·SELECT (sin sensor interno ni válvula de ventilación) con VACUU·VIEW extended y fuente de alimentación.
• Válvula solenoide VV-B 15C KF DN 25.
• Pieza en T KF DN 25.
• Pieza reductora KF DN 25/16.
• Boquilla para manguera DN 15 mm (PP).
• Abrazaderas y anillos de sellado.
• Manual de instrucciones.

Datos técnicos y gráficos

• Límite superior de medición: 1100 mbar (≈ 825 torr)
• Límite inferior de medición: 1 x 10^-3 mbar (≈ 1 x 10^-3 torr)
• Límite superior de control: 1000 mbar (≈ 750 torr)
• Límite inferior de control: 1 x 10^-3 mbar
• Principio de medida: sensor de diafragma cerámico + sensor Pirani con recubrimiento cerámico
• Precisión: ±15% (0.01–5 mbar), ±3 mbar (> 5 mbar)
• Coeficiente de temperatura: ±0.2 mbar/hPa / 0.15 torr / K
• Conexión de vacío: brida KF DN 25 / boquilla DN 15 mm
• Válvula de ventilación: no
• Temperatura de funcionamiento: 10–40 °C; almacenamiento: -10–60 °C
• Temp. máxima del medio (continuo): 40 °C; corto plazo: 80 °C
• Material de la carcasa exterior: plástico resistente a productos químicos
• Grado de protección: IP40 (frontal IP41); UL Type 1 (frontal Type 2)
• Dimensiones (L × An × Al): 152 × 127 × 41 mm
• Peso: 0,6 kg
• VACUU·BUS corriente máx. (24 V DC): 4 A
• Longitud de cable: 2 m
• Interfaces: Ethernet (Modbus TCP), USB Tipo A (datos/actualizaciones), RS-232 mediante adaptador
• Número de artículo (SKU): 20700110

Características / especificaciones

• Familia de producto: controlador VACUU·SELECT con vacuómetro VACUU·VIEW extended
• Rango de control: atmósfera hasta 1 x 10^-3 mbar
• Sensores: diafragma cerámico + Pirani con revestimiento cerámico
• Conexiones: KF DN 25 y boquilla DN 15 mm (adaptadores incluidos)
• Materiales: componentes de vacío en acero inoxidable; carcasa plástica resistente químicamente
• Interfaces y alimentación: Ethernet, USB, RS-232 (adaptador), VACUU·BUS 24 V DC
• Accesorios incluidos: válvula VV-B 15C, pieza en T, reductor KF 25/16, boquilla DN 15 mm, abrazaderas y anillos de centrado
