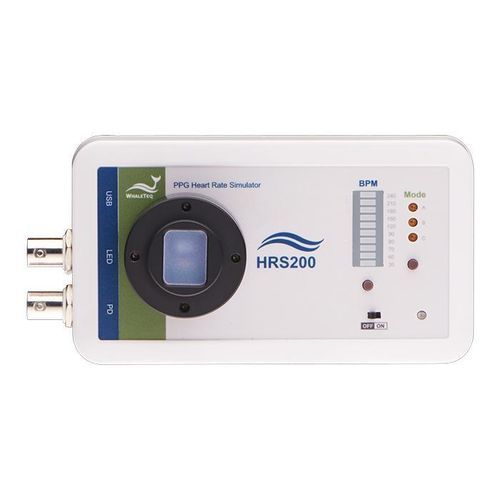

Tester de iluminación HRS200

de la intensidad luminosaluminanciade señal

Resumen / Origen
Los dispositivos wearables que emplean PPG (fotopletismografía) para la medición no invasiva de la frecuencia cardíaca son fundamentales en la monitorización sanitaria. Los métodos de verificación tradicionales solo comprobaban la función del detector/LED y no podían reproducir señales PPG realistas para validar algoritmos. El HRS200 genera señales PPG con luz verde y parámetros ajustables (BPM, DC para reflejar distintos tonos de piel, AC para la variación del volumen arterial y PI) para que los ingenieros realicen pruebas repetibles de rendimiento y precisión en funciones de frecuencia cardíaca de wearables. También simula ruido eléctrico (50 Hz / 60 Hz y ruido blanco) y puede reproducir datos PPG en crudo o clínicamente registrados para reproducir señales clínicas o definidas por el usuario y verificar el procesamiento e interpretación de señales.

Funciones

• BPM, DC, AC y PI ajustables para simular con precisión las condiciones PPG reales de dispositivos wearables.
• Generación de ruido eléctrico incluyendo 50 Hz, 60 Hz y ruido blanco con amplitud ajustable para evaluar inmunidad y filtrado.
• Detección de brillo y frecuencia LED: establecer rango de brillo y recuento máximo de pulsos para verificar el comportamiento de pulsos LED y la respuesta del dispositivo probado.
• Reproducción de datos brutos: admite la reproducción de formas de onda PPG y grabaciones clínicas o definidas por el usuario para validar algoritmos.
• Modo comando: genera automáticamente scripts de prueba; editar secuencias y guardar archivos de comandos para reproducir flujos de prueba.
• Incluye 40 formas de onda PPG clínicamente registradas que cubren arritmias como FA, APC, VPC y bloqueo AV de 1er grado para validaciones realistas.

Puntos destacados

• Simulador PPG centrado en el rendimiento, diseñado para I+D y verificación de la función de frecuencia cardíaca en wearables.
• Reproducción de bases de datos clínicas y señales de usuario para evaluar la interpretación del dispositivo probado y la robustez del algoritmo.
• Proporciona SDK para desarrollar pruebas automatizadas y control para reducir configuraciones manuales repetitivas.
• Admite modo fine‑tune, presets autónomos y modos de medida de alta resolución mediante software PC para flujos de prueba versátiles.

Pedido / Composición del sistema (resumen)
Modelo: HRS200 — Simulador PPG avanzado para wearables sanitarios. Soporta fine‑tune, reproducción de datos en crudo y modos de prueba mediante línea de comandos. Accesorios opcionales: aislador USB. Complemento de software opcional: paquete de reproducción clínica con 40 formas de onda PPG clínicamente registradas (25 registros con arritmias). Servicios opcionales: calibración y extensión de garantía.

Características / especificaciones técnicas

• BPM: rango soportado 30 ~ 300 BPM (software PC); 30 ~ 240 BPM (uso autónomo). Precisión: ±1 BPM.
• DC (modo HRS software PC): 1 ~ 20 niveles. Precisión: N/A.
• DC (modo Fine Tune software PC): 100 mV ~ 2500 mV. Precisión: ±5 mV.
• PI (modo HRS software PC): 0,1% ~ 20% (AC/DC, varía con el nivel DC). Precisión: N/A.
• AC (modo Fine Tune software PC): 0,75 mV ~ 25 mV (medida BNC amplificada ×100). Precisión: N/A.
• Lumen (a 5 mm de la película difusora): 50 ~ 800 Lux. Precisión: ±3% (±10 Lux cuando la fuente < 400 Lux).
• Longitud de onda de la luz: 525 nm. Precisión: ±10 nm.
• Tasa de muestreo PD: <8 ksps (modo Normal); 30 ksps (modo Alta Resolución). Precisión: ±5 μS.
• Relación S/N: >51 dB (con aislador USB). Precisión: N/A.
• Alimentación - USB: conector USB Type‑B, DC 5V IN.
• Alimentación - Batería: 3 × pilas AA.
• Tamaño (L × W × H): 6,12 cm × 13,5 cm × 7,6 cm.
• Temperatura de funcionamiento: 10 °C ~ 40 °C.
• Notas: En modo autónomo, valores de frecuencia seleccionables mediante presets (30, 60, 70, 80, 90, 120, 150, 180, 210, 240 BPM) más 3 valores de usuario entre 30 y 300 BPM. En Modo Alta Resolución seleccione “LED Off” para desactivar la emisión óptica y observar el PD analógico vía BNC en osciloscopio.
