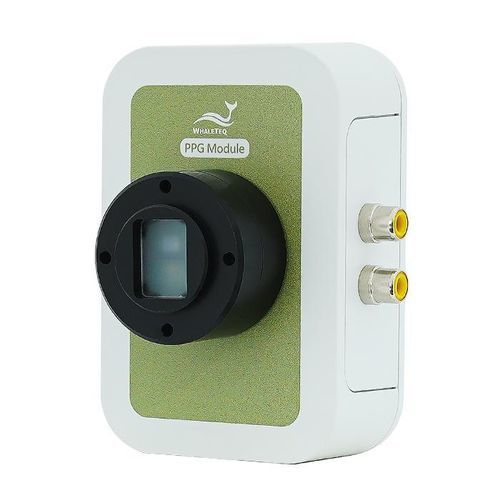

Tester de iluminación PPG-1R-525

de iluminaciónde la intensidad luminosaluminancia

Descripción general El PPG-1R-525 funciona con la consola principal AECG100 o con el simulador multisignos vitales SECG 5.0 AIO como probador de rendimiento de la frecuencia cardíaca por reflectancia, diseñado para la I+D en empresas fabricantes. Este módulo óptico monocanal emite señales analógicas de luz verde para probar la función de frecuencia cardíaca. Permite a los usuarios ajustar la velocidad de variación de la luz verde en las señales respiratorias del PPG y configurar ruido adicional. Es adecuado para el desarrollo y la verificación del rendimiento de productos PPG por reflectancia, como los dispositivos portátiles de monitorización de la frecuencia cardíaca. Funcionalidades clave

• Configuración flexible de la forma de onda PPG para un ajuste detallado de los puntos característicos.
• Salida sincronizada con el ECG para enviar simultáneamente señales de ECG y PPG y ajustar los parámetros del tiempo de tránsito de la onda de pulso (PWTT) con el fin de verificar la precisión del algoritmo de presión arterial.
• Reproducción de datos sin procesar para reproducir formas de onda registradas clínicamente o personalizadas con fines de verificación repetida.
• Función de simulación de la respiración para superponer cambios respiratorios en las pruebas de formas de onda PPG.
• Se proporciona un kit de desarrollo de software (SDK) para permitir la realización de pruebas automatizadas y el desarrollo de software de pruebas personalizado.

Características

• Salida de formas de onda básicas: incluye forma de onda de ECG, sinusoidal, triangular, cuadrada, exponencial, pulso rectangular y pulso triangular, parámetros ajustables y pruebas de señal de desplazamiento de CC.
• Generación de señales PPG: simula señales analógicas sinusoidales, triangulares y PPG; proporciona señales simuladas de luz verde, roja e infrarroja para la medición reflectiva de la frecuencia cardíaca y la SpO₂ mediante PPG.
• PWTT (tiempo de tránsito de la onda de pulso) ajustable: emite simultáneamente señales de ECG y PPG; ajusta la diferencia de tiempo (PTTp, PTTf) entre las señales para verificar la precisión del algoritmo de presión arterial.
• Almacenamiento de parámetros de prueba: guarda los parámetros de diferentes elementos de prueba para realizar pruebas integradas y reducir los errores humanos.
• Reproducción de datos brutos: reproduce formas de onda de datos brutos y recrea formas de onda registradas clínicamente o personalizadas con alta repetibilidad y reproducibilidad.
• Prueba automatizada sencilla: admite pruebas automatizadas mediante software para controlar el proceso de prueba y la edición manual de secuencias automáticas.

Características destacadas

• Simulaciones más cercanas a la realidad temporal y a situaciones reales, gracias a la simulación de cambios respiratorios y a la superposición de señales PPG.
• Reproducción de datos brutos con alta repetibilidad y reproducibilidad para reproducir arritmias y otras formas de onda patológicas.
• SDK para el desarrollo flexible de programas de pruebas automatizadas, lo que reduce las operaciones repetitivas y los errores humanos.

Documentación y herramientas Existen recursos como la ficha técnica y el manual de usuario para el producto y para las consolas principales emparejadas. Se proporciona un SDK para permitir el desarrollo de pruebas automatizadas. Características / especificaciones técnicas

• Frecuencia cardíaca: rango de ajuste de 10 a 300 lpm; incrementos mínimos de 1 lpm; precisión de ±1 lpm.
• Salida de referencia de nivel de CC del LED: rango de ajuste de 100 a 3000 mV; paso mínimo de 1 mV.
• Salida de referencia de nivel de CA del LED: rango de ajuste de 0,75 a 30 mV; paso mínimo de 0,01 mV.
• Lux (medida a 5 mm de la película difusora): rango de ajuste de 50 a 925 lux (rango completo); resolución (1/3000) del rango completo; precisión de ±6 %.
• Longitud de onda de la luz del LED: 525 nm; precisión ±10 nm.
• Frecuencia de barrido del LED: 50 ~ 40 kHz (modo normal / modo autónomo); 10 kHz (modo de datos sin procesar); precisión: ±5 μs.
• Frecuencia de muestreo del PD: 250 kHz (un solo canal); precisión: ±5 μs.
• Tiempo de respuesta del PD: subida: 1 μs típico (varía en función de la intensidad del LED del DUT); típico de 1 μs en descenso (varía en función de la intensidad del LED del DUT).
• Diferencia de tiempo en modo PWTT (PTTp, PTTf): rango de ajuste de 0 a 5999 ms (con una frecuencia cardíaca de 10 BPM; el rango disminuye a medida que aumenta la frecuencia cardíaca); paso mínimo de 1 ms; precisión de ±1 ms.
