Tubo para la fabricación de dispositivos médicos Imavac®

de siliconade acero inoxidablede espiral

Resumen

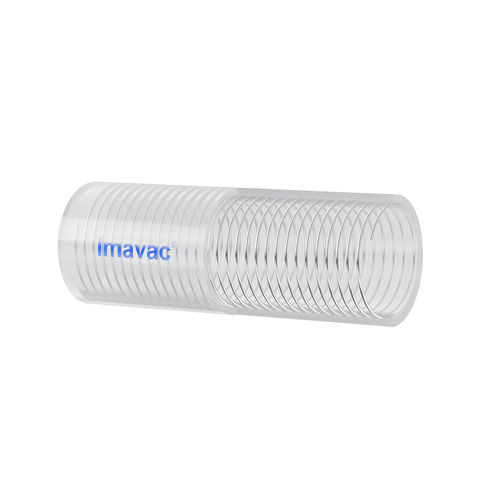

Imavac® es una manguera de silicona curada al platino reforzada con alambre helicoidal SS 316L. Ofrece mayor transparencia para visualizar el flujo, resistencia al plegado y está diseñada para la transferencia de materiales bajo alto vacío en industrias farmacéuticas y alimentarias. Imavac® supera a Imafit® (manguera trenzada de poliéster) en aplicaciones de alta presión y alto vacío y dispone de versión antiestática para disipación de cargas.

Aplicaciones

• Procesos farmacéuticos
• Transferencia de polvos y fluidos
• Sistemas de transferencia en alto vacío
• Conexiones a celdas de carga
• Procesamiento de alimentos y transferencia a granel
• Líneas de producción en biotecnología

Certificaciones

• Estudios TOXIKON base E&L disponibles en el revestimiento interior
• Certificación NSF-51 en el revestimiento de resina
• Conforme a US FDA 21 CFR 177.2600 (grado alimentario)
• Conforme a USP Clase VI
• ISO 10993 (biocompatibilidad)
• Certificado RoHS — libre de metales pesados restringidos
• Libre de ftalatos, bisfenol y plastificantes volátiles
• Certificación TSE/BSE — sin material de origen animal

Características clave

• Construcción en silicona curada al platino
• Refuerzo con alambre helicoidal SS 316L para resistencia a vacío y presión
• Transparencia mejorada para monitorización visual del flujo
• Diseño resistente al plegado
• Opción antiestática para disipar carga eléctrica
• No aporta sabor ni olor al producto
• Fabricación trazable por lote
• Rango de temperatura: -80°C a 230°C
• Disponible con extremo Tri-clamp SS 316L con Ra ≤ 0.5 en el diámetro interior
• Esterilizable por autoclave, óxido de etileno y radiación gamma

Tamaños estándar disponibles
# | PART NO. | TAMAÑO EN MM (ID x OD) | TAMAÑO EN PULGADAS (ID) | PRESIÓN DE TRABAJO MÁX (EN BAR) @ 27°C | PRESIÓN MÍNIMA DE ROTURA (EN BAR) @ 27°C | RADIO DE CURVATURA (EN MM) | VACÍO Hg @ 70°F/27°C (EN MM)
1 | 0613VC | 6 x 13 | ¼” | 12.0 | 48 | 50 | 760
2 | 0916VC | 9 x 16 | 11/32” | 11.5 | 48 | 60 | 760
3 | 1220VC | 12 x 20 | ½” | 10.5 | 45 | 70 | 760
4 | 1624VC | 16 x 24 | 5/8” | 10.0 | 35 | 80 | 760
5 | 1927VC | 19 x 27 | ¾” | 8.5 | 30 | 90 | 760
6 | 2535VC | 25 x 35 | 1” | 8.5 | 30 | 125 | 760
7 | 3242VC | 32 x 42 | 1¼” | 8.0 | 27.5 | 140 | 600
8 | 3850VC | 38 x 50 | 1½” | 7.5 | 25 | 170 | 600
9 | 5062VC | 50 x 62 | 2” | 6.0 | 22.5 | 240 | 550
10 | 6476VC | 64 x 76 | 2½” | 4.0 | 20 | C/P | 500
11 | 7587VC | 75 x 87 | 3” | 3.0 | 15 | C/P | 400
12 | 100112VC | 100 x 112 | 4” | 2.0 | 10 | C/P | 400

Especificaciones técnicas

• Material: silicona curada al platino
• Refuerzo: alambre helicoidal SS 316L
• Transparencia mejorada para visualización de flujo
• Resistencia al plegado para un enrutado flexible
• Uso previsto: transferencia de materiales bajo alto vacío en industrias farmacéuticas y alimentarias
• Opción antiestática para disipar cargas eléctricas
• Rango de temperatura: -80°C a 230°C
• Esterilización: autoclave, óxido de etileno, radiación gamma
• Conformidad: FDA 21 CFR 177.2600 (grado alimentario), USP Clase VI, ISO 10993, NSF-51 (liner de resina), RoHS
• Libre de ftalatos, bisfenol y plastificantes volátiles; libre de TSE/BSE
• Trazable por lote
