Tubo para la fabricación de dispositivos médicos Imawrap-C™

de siliconade acero inoxidablede poliéster

Resumen

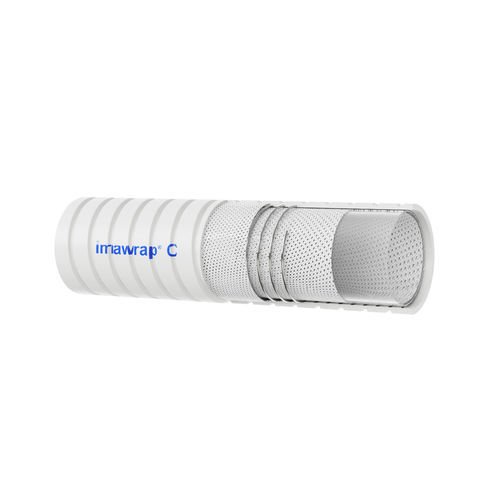

Imawrap-C™ es una manguera de silicona de interior liso, curada con platino, reforzada con alambre helicoidal SS 316L y cuatro capas de tejido de poliéster de alta calidad, rematada con una cubierta exterior convolucionada de silicona. Las múltiples capas de poliéster aumentan la presión de estallido y mejoran la resistencia al plegado. La manguera está indicada para transferencia de vapor a alta presión y manipulación higiénica en industrias farmacéuticas, biotecnológicas y de procesamiento de alimentos.

Aplicaciones

• Procesamiento farmacéutico
• Procesamiento de alimentos
• Aplicaciones con celdas de carga (load cell)
• Transferencia CIP y WFI
• Transferencia de polvos a granel
• Transferencia cosmética y de agua ultrapura
• Transferencia de vapor a alta presión

Certificaciones

• Estudios E&L basados en Toxikon disponibles en el revestimiento interior
• Certificación NSF-51 en el revestimiento de resina
• Conforme a US FDA 21 CFR 177.2600 (grado alimentario)
• Conforme a USP Clase VI
• Conforme a ISO 10993-1
• RoHS; libre de ftalatos / bisfenol / plastificantes volátiles; certificación TSE / BSE
• Certificación de origen animal (libre de material de origen animal)
• Acreditación USFDA DMF n.º 26201
• Paquete completo de validación disponible bajo solicitud

Características clave

• Alta presión de trabajo para manipulación segura de materiales
• Diseñado para aplicaciones con alta calificación de vacío
• Excelente flexibilidad y resistencia al plegado
• Trazabilidad por lote
• Rango de temperatura: -55 °C a 220 °C
• Disponible con extremos tri-clamp SS316L (opcional)
• Esterilizable por autoclave, CIP & SIP, óxido de etileno y radiación gamma

Tamaños estándar disponibles (Catálogo)
# | N.º CATÁLOGO | TAMAÑO EN MM (ID x OD) | TAMAÑO EN PULGADAS (ID) | PRESIÓN MÁXIMA DE TRABAJO (EN BAR) @ 27°C | PRESIÓN MÍNIMA DE ROTURA (EN BAR) @ 27°C | RADIO MÍNIMO DE CURVATURA (EN MM) | VACÍO Hg @ 70°F/27°C (EN MM)
1 | 1222WP | 12 x 22 | ½” | 16 | 34 | 40 | FULL
2 | 1628WP | 16 x 28 | 5/8” | 14 | 34 | 50 | FULL
3 | 1930WP | 19 x 30 | ¾” | 13 | 34 | 60 | FULL
4 | 2538WP | 25 x 38 | 1” | 10.5 | 32 | 90 | FULL
5 | 3246WP | 32 x 46 | 1¼” | 10 | 32 | 90 | 500
6 | 3852WP | 38 x 52 | 1½” | 9.5 | 30 | 110 | 400
7 | 5064WP | 50 x 64 | 2” | 8 | 30 | C/P | 300
8 | 6478WP | 64 x 78 | 2½” | 6.5 | 25 | C/P | C/P
9 | 7590WP | 75 x 90 | 3” | 5 | 20 | C/P | C/P

Especificaciones técnicas

• Revestimiento interior: interior liso, silicona curada con platino
• Refuerzo: alambre helicoidal SS 316L + 4 capas de tejido de poliéster
• Cubierta exterior: cubierta exterior convolucionada de silicona
• Presión de estallido mejorada gracias a las múltiples capas de poliéster
• Usos previstos: alta resistencia al plegado, transferencia de vapor a alta presión, farmacéutica, biotecnología, alimentación, CIP/WFI, polvos a granel, cosméticos, agua ultrapura
• Rango de temperatura: -55 °C a 220 °C
• Acoplamientos disponibles: extremos tri-clamp SS316L (opcionales)
• Métodos de esterilización: autoclave, CIP & SIP, óxido de etileno, radiación gamma
• Normas/Certificaciones: US FDA 21 CFR 177.2600, USP Clase VI, ISO 10993-1, NSF-51 (revestimiento de resina), RoHS, libre de TSE/BSE, sin origen animal, USFDA DMF #26201
• Trazabilidad por lote: Sí
• Diseñado para alta calificación de vacío y excelente flexibilidad
