Dispositivo de control de aislamiento para cargas sin tensión
Aplicación en sistemas TN, TT o IT
Conforme a IEC 61557-8
Dos valores de respuesta configurables por separado
Pantalla LC multifunción

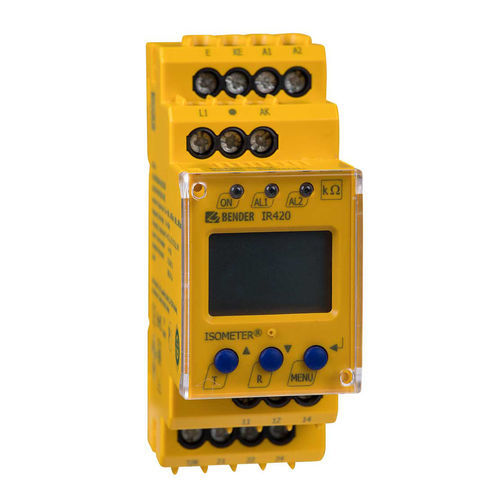

El vigilante offline de la serie IR420-D6 está diseñado para vigilar la resistencia de aislamiento de cargas en estado sin tensión. Estas cargas, normalmente operadas temporalmente o desenergizadas la mayor parte del tiempo, por ejemplo, bombas de extintores, accionamientos de válvulas de corredera, etc., se alimentan desde sistemas TN, TT o IT. Sin embargo, durante los periodos de desconexión, la humedad u otros efectos pueden provocar fallos de aislamiento en el cableado o en las cargas que pueden pasar desapercibidos. En ese caso, la conexión del aparato puede provocar la desconexión del dispositivo de protección o incluso el incendio del motor y la imposibilidad de utilizar el aparato. En combinación con un dispositivo de acoplamiento, los isómetros también pueden utilizarse para tensiones más elevadas.
Supervisión de aislamiento para sistemas TN, TT y no conectados a tierra sin tensión CA, 3(N)CA y CC
Tensión nominal ampliable mediante dispositivo de acoplamiento
Dos valores de respuesta ajustables por separado 100 kΩ...10 MΩ
LEDs: LED de encendido, LED de alarma 1, LED de alarma 2 para señalización de fallos de aislamiento
Botón combinado de prueba/reinicio
Dos relés de alarma independientes con un contacto inversor cada uno
Comportamiento de la memoria de fallos, seleccionable
Borne de pulsador (dos bornes por conexión)
---
