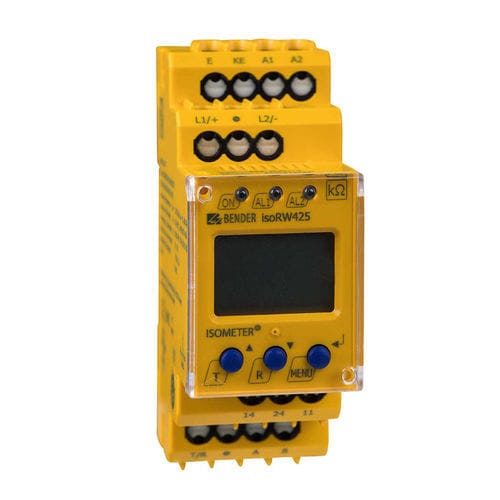

Monitor de pruebasing de control ISOMETER® isoRW425

de cargapara sistema IT médicoautomática

Dispositivo de control de aislamiento para sistemas IT de CA y CC Aplicación circuitos de control en vehículos ferroviarios según EN 50155 Medición de la impedancia de aislamiento (modo Z) para 50 Hz o 60 Hz Adaptación automática a la capacitancia de fuga del sistema hasta 300 μF Medición de la tensión nominal del sistema (RMS) con detección de subtensión y sobretensión El ISOMETER® supervisa la resistencia de aislamiento (modo R) o la impedancia de aislamiento (modo Z) de circuitos principales AC/DC no conectados a tierra (sistemas IT) con tensiones nominales del sistema de 3(N)AC, AC, AC/DC o DC 0...440 V. Los componentes DC existentes en sistemas 3(N)AC, AC/DC no influyen en las características de funcionamiento cuando fluye una corriente de carga mínima de DC 10 mA. Gracias a la tensión de alimentación separada, también se pueden supervisar los sistemas sin tensión. La capacitancia de fuga máxima admisible del sistema Ce es de 300 μF en modo R y de 1μF en modo Z. Vigilancia de la resistencia de aislamiento (modo R) o de la impedancia de aislamiento (modo Z) de sistemas 3(N)AC, AC y DC (sistemas IT) con rectificadores o inversores conectados galvánicamente Impedancia de aislamiento (modo Z) para 50 Hz o 60 Hz Medición de la tensión nominal del sistema (RMS) con detección de subtensión y sobretensión Medición de las tensiones CC del sistema a tierra (L+/PE y L-/PE) Adaptación automática a la capacitancia de fuga del sistema de hasta 300 μF en modo R y 1μF en modo Z Autocomprobación automática del dispositivo con supervisión de la conexión Retardo de arranque, retardo de respuesta y retardo a la liberación seleccionables Dos rangos de respuesta ajustables por separado de 1...990 kΩ (Alarma 1, Alarma 2)
