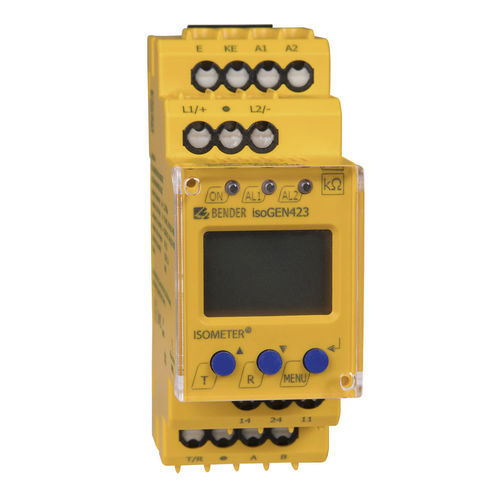

Monitor de pruebasing de carga ISOMETER® isoGEN423

para sistema IT médicoautomática

Dispositivo de supervisión del aislamiento para generadores móviles Aislamiento de protección con vigilancia del aislamiento y desconexión Conforme a DIN VDE 0100-551 y DIN EN 61557-8 Dos valores de respuesta (ajustes de fábrica 46 kΩ, 23 kΩ) El ISOMETER® supervisa la resistencia de aislamiento de sistemas de CA, CA/CC y CC no conectados a tierra (sistemas IT) con tensiones nominales del sistema de 3(N)CA, CA/CC 0...400 V o CC 0...400 V. La capacitancia de fuga Ce máxima admisible del sistema es de 5 μF. Los componentes de CC existentes en los sistemas de CA no influyen en las características de funcionamiento, cuando fluye una corriente de carga mínima de CC 10 mA. Una tensión de alimentación separada permite vigilar también sistemas sin tensión. Vigilancia de la resistencia de aislamiento en sistemas de CA/CC no puestos a tierra Medición de la tensión del sistema (verdadero valor eficaz) con detección de subtensión y sobretensión Medición de las tensiones del sistema de CC a tierra (L1+/PE y L2-/PE) Dos modos de funcionamiento: GEn y CC Adaptación automática a la capacitancia de fuga del sistema de hasta 5 μF Retardo de arranque, retardo de respuesta y retardo a la liberación seleccionables Dos rangos de valores de respuesta ajustables por separado de 5...200 kΩ (Alarma 1, Alarma 2) Señalización de alarma mediante LED (AL1, AL2), una pantalla y relés de alarma (K1, K2)
