Para sistemas estacionarios de almacenamiento de energía según VDE-AR-E 2510-2 (aplicación)
Dispositivo de supervisión del aislamiento según la norma de producto IEC 61557-8
Valores de respuesta preajustados según la recomendación de VDE-AR-E 2510-2
Pantalla LC multifuncional

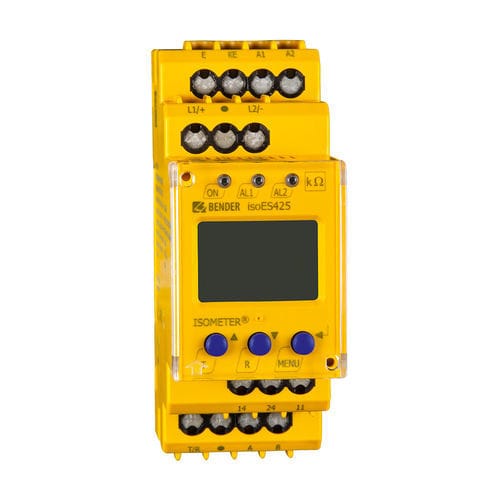

El ISOMETER® isoES425 supervisa la resistencia de aislamiento de sistemas de CA, CA/CC y CC sin conexión a tierra (sistemas IT) para dispositivos de almacenamiento de energía de hasta 400 V CA/CC.
Los componentes alimentados por CC existentes en los sistemas de CA/CC no influyen en las características de funcionamiento. El isoES425 se utiliza para supervisar e indicar la conexión a tierra durante el funcionamiento de la red. Cuando funciona como sistema aislado, el isoES425 se encarga de la supervisión del sistema aislado (sistema IT).
Supervisión de aislamiento para sistemas sin conexión a tierra AC/DC
Medición de la tensión de red (r.m.s.) con detección de subtensión y sobretensión
Medición de las tensiones CC del sistema a tierra (L1+/PE y L2-/PE)
Adaptación automática a la capacitancia de fuga del sistema hasta 100 μF
Retardo de arranque, retardo de respuesta y retardo a la liberación seleccionables
Dos rangos de valores de respuesta ajustables por separado de 1...990 kΩ (Alarma 1, Alarma 2)
Señalización de alarma mediante LED (AL1, AL2), una pantalla y relés de alarma (K1, K2)
Autocomprobación automática del dispositivo con supervisión de la conexión
Funcionamiento N/C o N/O de los relés seleccionable
Indicación del valor medido mediante LCD multifuncional
Memoria de fallos activable
RS-485 (aislado galvánicamente) incluyendo los siguientes protocolos:
- Interfaz BMS (interfaz de aparatos de medición Bender) para el intercambio de datos con otros componentes Bender
- IsoData (para la salida continua de datos)
Protección por contraseña para evitar cambios de parámetros no autorizados
---
