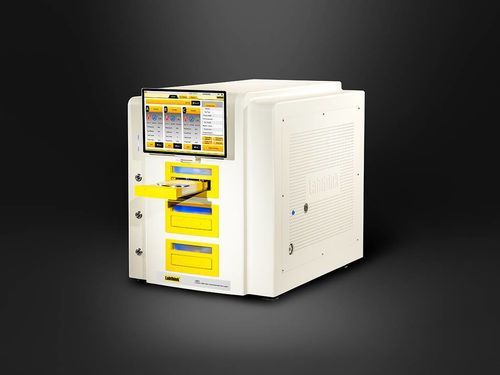

El C403H es un analizador combinado OTR/WVTR para ensayos de permeabilidad al oxígeno y al vapor de agua en películas, láminas y materiales afines, empleando un sensor de oxígeno coulombométrico y un sensor infrarrojo de humedad. Está diseñado para cumplir normas ASTM e ISO de ensayo de barrera y es aplicable a los sectores alimentario, farmacéutico, de dispositivos médicos, productos de uso diario, fotovoltaica y electrónico.

Características del equipo

• Operación combinada OTR/WVTR con modos seleccionables: combinado OTR & WVTR, OTR solo o WVTR solo; ejecución automática para cada muestra montada.
• Sensor de oxígeno coulombométrico con sensibilidad a nivel ppb, diseñado para cumplir ASTM D3985; lectura absoluta, mayor vida útil y protección automática por sobre-límite.
• Sensor infrarrojo de humedad patentado para detección de WVTR en límites bajos, diseñado para cumplir ASTM F1249; no consumible y larga vida útil.
• Tecnología de circulación de aire 360° y sensores de temperatura y humedad de alta precisión para mayor estabilidad y repetibilidad.
• Tres celdas de ensayo independientes (detección en paralelo) que permiten ensayos simultáneos de tres muestras en condiciones idénticas; sujeción automática para sellado constante.
• Panel táctil Windows de 12", modos automáticos y celdas tipo cajón con entrada/salida automática para manejo ergonómico.
• Equipo con ordenador industrial integrado, sensores ópticos/inteligentes y alarmas acústicas/visuales; componentes de marcas reconocidas para fiabilidad.
• Funciones avanzadas: modos profesionales, visualización multi-curva (OTR/WVTR, coeficiente de difusión, temperatura, humedad) y purificación de gas opcional para gas portador sin oxígeno.

Principio de ensayo
La muestra preacondicionada se monta entre cámaras superiores e inferiores. Se aplica oxígeno o gas humidificado por un lado y nitrógeno de alta pureza circula por el otro. Las moléculas que difunden a través del material son transportadas por el nitrógeno hasta el sensor correspondiente (oxígeno coulombométrico o humedad IR) y las tasas de transmisión se calculan a partir de las concentraciones medidas.

Normas de referencia

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Aplicaciones de ensayo

• Películas - Ensayos OTR y WVTR en películas plásticas, películas compuestas papel-plástico, películas coextruidas, películas aluminizadas, películas compuestas con lámina de aluminio, películas compuestas con fibra de vidrio/aluminio/papel y materiales similares.
• Láminas - Ensayos OTR y WVTR en láminas de PP, láminas de PVC, láminas PVDC, láminas metálicas, láminas de caucho, láminas de silicona y otros materiales planos.

Especificaciones técnicas

• Modelo: C403H
• Rango OTR (área estándar 50 cm2): 0,01 – 200 cc/(m2·día)
• Rango OTR (MASK 5 cm2, opcional): 0,2 – 2000 cc/(m2·día)
• Rango OTR (MASK 1 cm2, opcional): 1 – 10000 cc/(m2·día)
• Resolución OTR: 0,0001 cc/(m2·día)
• Repetibilidad OTR: 0,01 cc/(m2·día) o 1 %, lo que sea mayor
• Rango WVTR (área estándar 50 cm2): 0,005 – 40 g/(m2·día)
• Rango WVTR (MASK 5 cm2, opcional): 0,2 – 400 g/(m2·día)
• Rango WVTR (MASK 1 cm2, opcional): 1 – 2000 g/(m2·día)
• Resolución WVTR: 0,0001 g/(m2·día)
• Repetibilidad WVTR: 0,005 g/(m2·día) o 2 %, lo que sea mayor
• Rango de temperatura: 15 – 50 °C (estándar); 5 – 60 °C (personalizable)
• Fluctuación de temperatura: ±0,05 °C
• Rango de humedad (dentro de la temperatura estándar): 0 %, 5 – 90 % ±2 % RH
• Celdas de ensayo: 3 celdas independientes
• Tamaño de muestra: 11,2 cm × 11,2 cm (4,4" × 4,4")
• Grosor de muestra: ≤ 120 mil (3 mm)
• Área de ensayo estándar: 50 cm2
• Gas portador: Nitrógeno de alta pureza 99,999 %; oxígeno 99,5 % (suministro de gas no incluido)
• Presión del gas: ≥ 40,6 PSI / 280 kPa (nota: puerto de suministro requiere ≥ 79,7 PSI / 550 kPa)
• Conexión: tubo metálico 1/8" (tubería poliuretano Φ6 mm)
• Alimentación: 120 VAC ±10 % 60 Hz o 220 VAC ±10 % 50 Hz
• Dimensiones: 60 cm × 50 cm × 70 cm (23.6" H x 19.6" W x 27.5" D)
• Peso neto: 100 kg (220 lbs)
• Funciones opcionales: Unidad de purificación de gas GP-01; DataShield™; requisitos sistema informático GMP; CFR21 Part11
• Configuración estándar: unidad principal, tableta, muestreador, grasa de vacío, tubería PU Φ6 mm
• Observaciones: el cliente debe proporcionar suministro de gas y agua destilada; presiones y conexiones indicadas arriba.
