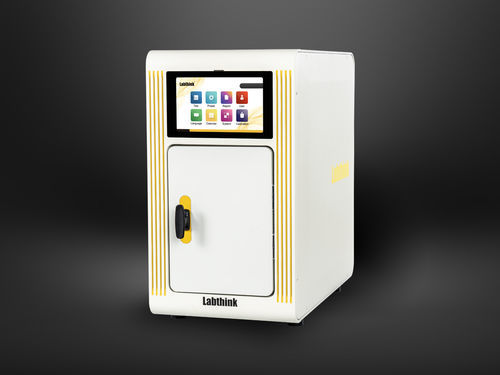

Tester de oxígeno C401H

de O2de vapor de aguaOTR

Descripción
El sistema C401H integra un sensor coulométrico de oxígeno y un sensor infrarrojo de vapor de agua para medir OTR y WVTR en materiales de barrera media y alta. Diseñado conforme a normas como ASTM D3985, ASTM F1249 e ISO 15106-2, es apto para ensayos de films, envases y láminas en sectores farmacéutico, alimentario, dispositivos médicos, químico, fotovoltaico y electrónico.

Características del producto (resumen)

• Equipo combinado OTR+WVTR con modos conmutables: combinado, OTR solo, WVTR solo.
• Una sola fijación de muestra permite realizar pruebas combinadas sin contaminación cruzada.
• Celdas independientes para película y envase en el mismo armario para condiciones coherentes y comparaciones fiables.

Sensor coulométrico de oxígeno

• Sensor coulométrico a nivel ppb que proporciona bajo límite de detección.
• Principio de valor absoluto según ASTM D3985; no requiere calibraciones periódicas.
• Vida útil prolongada respecto a sensores coulométricos tradicionales.
• Alta eficiencia de absorción de oxígeno dentro del rango especificado.

Sensor infrarrojo de vapor de agua

• Sensor infrarrojo diseñado según ASTM F1249.
• Diseño sin consumibles para larga vida útil e incluye alarma y protección ante sobrepasos.

Control multidimensional de temperatura y humedad

• Tecnología de circulación de aire 360° para estabilidad térmica.
• Control automático del flujo y temperatura del gas portador durante la prueba para mayor precisión.
• Generación de humedad basada en el principio NIST para humedad constante.
• Sensores de alta precisión para monitorización y registro en tiempo real.
• Repetibilidad del sistema hasta 0,01 cc/(m2·día).

Flexibilidad de ensayo (films y envases)

• Ensayos independientes para película y envase en el mismo armario; celda de doble función para cambio rápido.
• Sistema de sujeción automático que garantiza fuerza uniforme y sellado fiable, reduciendo tiempo y riesgos operativos.

Sistema de control inteligente

• Pantalla táctil de 10" grado médico con sistema operativo de escritorio para interfaz simple.
• Pruebas totalmente automáticas, guardado automático de datos y alertas inteligentes.
• Funciones integradas: calendario, cambio de idioma, control de acceso multinivel y puerto de red para acceso remoto y actualizaciones.

Gestión colaborativa multi-instrumento

• Software de plataforma opcional para controlar varios equipos desde un único ordenador.
• Gestión centralizada de datos con visualización en tiempo real de tasa de transmisión, coeficiente, temperatura y humedad.
• Modo profesional y opciones para trazabilidad conforme a GMP y DataShield™.

Eficiencia energética y reducción de emisiones

• Control de frecuencia variable y componentes de bajo consumo para reducir el consumo eléctrico.
• Operación autónoma posible sin ordenador, lo que reduce costes de instalación y explotación.

Principio de ensayo
La muestra pretratada se sujeta entre dos cámaras. Oxígeno o gas portador con humedad estable circula por un lado y nitrógeno de alta pureza por el otro. Las moléculas que atraviesan la muestra son transportadas al sensor por el flujo de nitrógeno; los datos de concentración medidos se analizan para calcular OTR, WVTR y resultados relacionados.

Normas de referencia
ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2, YBB 00082003-2015; ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Aplicaciones de prueba (selección)

• Films: ensayos OTR/WVTR para películas plásticas, películas compuestas, coextruídas, metalizadas y laminados de aluminio.
• Envases: ensayos para botellas, bolsas, latas, cajas y bidones de plástico, papel compuesto, vidrio y metal (embalaje farmacéutico, bebidas, alimentos, cosmética).
• Láminas: PP, PVC, PVDC, láminas metálicas y obleas de silicio.
• Extendidas: tapas, películas LCD, backsheets solares, tuberías, blísters médicos, apósitos estériles, carcasas de baterías.

Especificaciones técnicas (clave)

• Modelo: C401H
• Rango de ensayo (film, área estándar 50 cm2): OTR 0,01–200 cc/(m2·día); WVTR 0,005–50 g/(m2·día)
• Rango para envases: OTR 0,00005–1 cc/(pkg·día); WVTR 0,00002–0,25 g/(pkg·día)
• MASK 5 cm2 (opcional): OTR 0,2–2000 ; WVTR 0,2–500
• Resolución: 0,0001 (unidades respectivas)
• Repetibilidad: OTR 0,01 cc/(m2·día) o 1% (mayor); WVTR 0,005 g/(m2·día) o 2%
• Temperatura: 15–50 °C ; fluctuación ±0,2 °C
• Humedad: 0%, 35%–90% ±2% RH
• Espesor muestra: ≤ 3 mm ; área de ensayo 50 cm2 (10,6 × 10,6 cm)
• Gas portador: nitrógeno 99,999% (suministrado por el usuario) ; presión fuente ≥ 280 kPa
• Dimensiones: 68 × 40 × 68 cm ; peso neto 75 kg
• Alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Configuración estándar: equipo, muestreador, grasa de vacío, tubo Φ4 mm ; opciones: GP-02, software, DataShield™, conformidad GMP/CFR21 Part 11.
