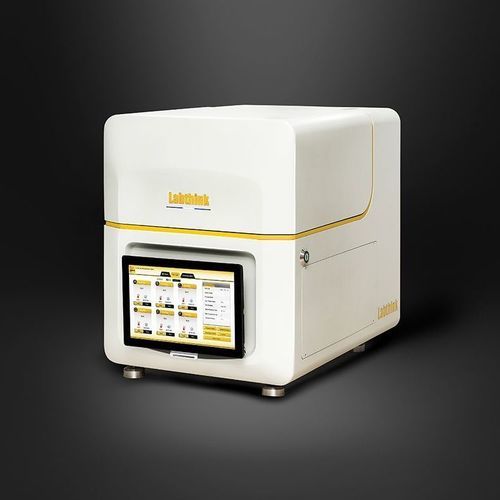

Sistema de prueba de oxígeno C406H

de caudalde humedadde presión

El C406H es un sistema combinado para la medición de la tasa de transmisión de oxígeno (OTR) y la tasa de transmisión de vapor de agua (WVTR), que integra un sensor de oxígeno coulométrico y un sensor de humedad infrarrojo patentado para ofrecer medidas OTR y WVTR de alta precisión para películas, láminas y materiales afines.

Características principales

• Medición combinada OTR/WVTR: modos seleccionables OTR+WVTR, solo OTR o solo WVTR, con ensayos secuenciales automáticos en la misma muestra para evitar contaminación cruzada.
• Detección de oxígeno coulométrica: sensor de oxígeno a nivel ppb con medición de valor absoluto (según ASTM D3985), larga vida útil y alarma/protección por sobre‑límite.
• Detección de humedad infrarroja: sensor IR patentado (según ASTM F1249) con baja límite de detección, funcionamiento sin consumibles y protección automática.
• Control y supervisión precisos: estructura avanzada de la celda de ensayo y circulación de aire 360°; control automático de flujo, temperatura y humedad relativa; sensor de humedad de alta precisión para monitorización en tiempo real.
• Diseño de alto rendimiento: concepto multicepa para ensayos paralelos en condiciones idénticas (6 celdas independientes, área estándar 50 cm²).
• Operación inteligente: panel táctil 12" con Windows integrado; modo automático (inicio con una tecla tras introducir condiciones objetivo); campana automática con alertas sonoras/visuales.
• Seguridad y fiabilidad: PC industrial integrado para almacenamiento seguro de datos; sensores ópticos e inteligentes con alarmas; componentes de marcas reconocidas.
• Ahorro de espacio: huella compacta frente a instrumentos multicepa tradicionales.
• Funciones avanzadas: modos profesionales de prueba, visualización de curvas OTR/WVTR y coeficientes, curvas de temperatura y humedad; purificación de gas opcional para gas portador sin oxígeno.

Principio de prueba

• La muestra precondicionada se sujeta entre las celdas de ensayo. En un lado fluye oxígeno (o gas con humedad controlada) y en el otro nitrógeno de alta pureza. Las moléculas que difunden a través de la muestra son transportadas por la corriente de nitrógeno hasta el sensor correspondiente (sensor coulométrico para O2 o sensor IR para humedad) y la tasa de transmisión se calcula a partir de las concentraciones medidas.

Normas de referencia

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380‑3, JIS K7126‑2‑B, YBB 00082003‑2015
• ASTM F1249, ISO 15106‑2, GB/T 26253, JIS K7129, YBB00092003‑2015

Aplicaciones de prueba

• Películas: películas plásticas, películas compuestas papel‑plástico, películas coextruídas, películas aluminizadas, películas compuestas con papel/foil/fibra de vidrio y otros materiales en forma de película.
• Láminas: láminas de PP, PVC, PVDC, láminas metálicas, láminas de caucho, láminas de silicona y otros materiales en lámina.

Características / especificaciones técnicas

• Modelo: C406H
• Número de celdas: 6 celdas independientes (área estándar 50 cm²)
• Tamaño de muestra: 11,7 cm × 11,7 cm (4,6” × 4,6”)
• Espesor de muestra admitido: ≤ 120 mil (≈ 3 mm)
• OTR - Rango (área 50 cm²): 0,02 ~ 200 cc/(m²·día); opciones de máscara amplían el rango hasta 10000 cc/(m²·día) para áreas más pequeñas
• OTR - Resolución: 0,0001 cc/(m²·día)
• OTR - Repetibilidad: 0,02 cc/(m²·día) o 1%, lo que sea mayor
• WVTR - Rango (área 50 cm²): 0,02 ~ 40 g/(m²·día); opciones de máscara hasta 2000 g/(m²·día)
• WVTR - Resolución: 0,0001 g/(m²·día)
• WVTR - Repetibilidad: 0,02 g/(m²·día) o 2%, lo que sea mayor
• Rango de temperatura: estándar 15–50 °C (5–60 °C personalizado)
• Fluctuación de temperatura: ±0,15 °C
• Rango de humedad (dentro del rango de temperatura estándar): 0 %, 5–90 % ±2 %, 100 % RH
• Gas portador: nitrógeno 99,999 % recomendado; oxígeno 99,5 % (suministro de gas no incluido)
• Presión mínima de la fuente de gas: ≥ 40,6 PSI / 280 kPa
• Conexión de gas: tubo metálico 1/8" (tubo PU Ø 6 mm incluido en accesorios estándar)
• Alimentación: 120 VAC ±10 % 60 Hz o 220 VAC ±10 % 50 Hz
• Dimensiones (H×W×D): 60 cm × 49 cm × 66 cm (23,6” × 19,2” × 25,9”)
• Peso neto: 100 kg (220 Lbs)
• Funciones opcionales: GP‑01 unidad de purificación de gas, DataShield™, requisitos GMP/CFR21 Part11 (opcionales)
• Configuración estándar: unidad principal, tablet, muestreador, grasa de vacío, tubería PU Ø 6 mm
