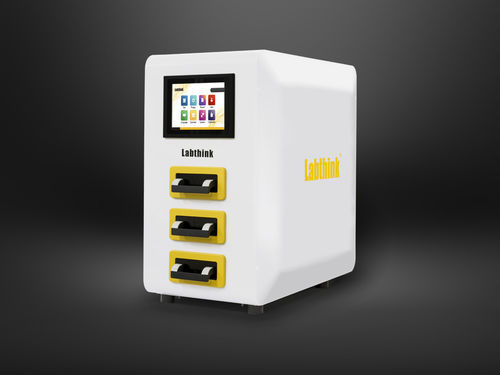

Tester de oxígeno C403M

de O2de vapor de aguapara dispositivos médicos

Resumen

• El equipo de Medición de Permeabilidad al Vapor de Agua y al Oxígeno C403M se basa en el principio del sensor coulométrico y del sensor infrarrojo de vapor de agua. Diseñado y fabricado conforme a ASTM D3985, ASTM F1249, ISO 15106-2 y otras normas aplicables, mide OTR y WVTR de materiales de barrera alta y media, aplicable a películas plásticas y láminas, empaques flexibles para alimentos, productos farmacéuticos, dispositivos médicos, productos químicos, fotovoltaicos y componentes electrónicos.

Características principales

• Combinación de pruebas OTR y WVTR en un solo equipo; alterna entre modo combinado OTR+WVTR, modo OTR y modo WVTR.
• Montaje único de muestra que permite iniciar y completar automáticamente pruebas combinadas OTR y WVTR evitando contaminación por cambio de instrumento.
• Sensores de oxígeno coulométricos de nivel ppb: diseño según ASTM D3985 con principio de valor absoluto sin necesidad de calibración, vida útil extendida (hasta 3 veces mayor que sensores tradicionales) y alta tasa de absorción de oxígeno (95–98% dentro del rango).
• Sensor infrarrojo de vapor de agua Labthink: diseñado según ASTM F1249, tipo no consumible con vida útil ultralarga, con alarmas por exceso y protección automática.
• Control amplio de temperatura y humedad para datos precisos: control por circulación de aire 360° para estabilidad térmica, control automatizado de flujo y temperatura del gas portador, generación de humedad según estándar NIST y monitorización/registro en tiempo real de temperatura y humedad.
• Alta repetibilidad de pruebas hasta 0,02 cc/(m²·día).
• Diseño de tres celdas independientes para mayor eficiencia: celdas tipo cajón con sujeción neumática, área de permeación estándar 50 cm², permite realizar pruebas paralelas de 3 muestras con datos independientes.
• Sistema de control inteligente: pantalla táctil de 10" de grado médico con sistema operativo de escritorio; funcionamiento totalmente automático con guardado automático de datos; alertas inteligentes; calendario, cambio de idioma y control de acceso multinivel; puerto de red integrado para acceso y actualizaciones remotas.
• Gestión colaborativa y software opcional: plataforma para control y gestión centralizada de varios equipos (DataShield™ opcional), visualización en tiempo real de curvas (TTR, coeficiente de transmisión, temperatura, humedad) y modo de prueba profesional para investigación.
• Bajo consumo energético: control por frecuencia variable y componentes de bajo consumo de marcas de renombre; no requiere obligatoriamente un computador externo para completar pruebas.

Principio de prueba

• La muestra pretratada se sujeta entre las celdas; en un lado fluye oxígeno o nitrógeno con humedad relativa controlada y en el otro lado nitrógeno de alta pureza. Las moléculas que atraviesan la muestra son arrastradas al sensor por el flujo de nitrógeno y, analizando la concentración medida, se calcula la tasa de transmisión de oxígeno (OTR) o vapor de agua (WVTR).

Normas de referencia

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 0008-2003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB 0009-2003-2015

Aplicaciones (tabla)
Aplicaciones básicas - Películas: Prueba de OTR y WVTR de películas plásticas, películas compuestas plástico-papel, coextruídas, metalizadas, aluminio-plástico, aluminio-fibra de vidrio, otros materiales de película.
Aplicaciones básicas - Envases terminados: Prueba de OTR y WVTR de botellas, bolsas, latas, cajas y barriles de plástico, caucho, papel, compuesto, vidrio y metal (envases farmacéuticos, botellas de vino, latas, tubos, vasos de yogur, etc.).
Aplicaciones básicas - Láminas: Prueba de OTR y WVTR para láminas de PP, PVC, PVDC, papel metalizado, caucho, obleas de silicio.
Aplicaciones extendidas: tapas de envases, pantallas LCD y películas relacionadas, lámina posterior solar, tuberías (PPR), blísters médicos, apósitos estériles y esparadrapos, carcasas de baterías, y otros componentes donde OTR/WVTR sean críticos.

Funciones extendidas / Opcionales

• Dispositivo de purificación de gases GP-02 (opcional).
• DataShield™ (opcional) para gestión centralizada de datos e integración con sistemas de información.
• Requisitos de sistema informático GMP (opcional) y cumplimiento CFR 21 Parte 11 (opcional).

Configuración (resumen)

• Configuración estándar: instrumento, muestreador, grasa de vacío, tubo de poliuretano Φ4 mm.
• Piezas opcionales: GP-02, software, computadora, DataShield™, requisitos GMP, CFR 21 Parte 11.

Características / Especificaciones técnicas

• Modelo: C403M.
• Rango de prueba (area estándar 50 cm²): OTR cc/(m²·día): 0.05–200.00; g/(m²·día): 0.05–40.00.
• Rangos con máscara (área 5 cm²) opcionales: cc: 0.5–2,000.00; g: 0.5–400.00.
• Resolución: 0.0001 cc/(m²·día) y 0.0001 g/(m²·día).
• Repetibilidad: 0.02 cc/(m²·día) o 1% (lo que sea mayor); 0.02 g/(m²·día) o 2% (lo que sea mayor).
• Rango de temperatura: 15–50 °C; fluctuación de temperatura: ±0.2 °C.
• Rango de humedad: 0%, 35–90% ±2% RH (según modo y configuración).
• Número de celdas: 3 celdas independientes; área de permeación estándar: 50 cm².
• Tamaño de muestra: 4.2" x 4.2" (10.6 cm × 10.6 cm); espesor de muestra ≤ 120 mil (3 mm).
• Especificaciones de gas: Nitrógeno 99.999% y Oxígeno 99.5% (suministro de gas no incluido).
• Presión mínima de fuente de gas: ≥ 40.6 PSI / 280 kPa.
• Tamaño del puerto: 1/8" tubería de metal.
• Dimensiones: 30.7" alto × 14.1" ancho × 26.7" profundidad (78 cm × 36 cm × 68 cm).
• Fuente de alimentación: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz (seleccionar una).
• Peso neto: 176 Lbs (80 kg).
